CPC DrumQuik PRO Fass- & IBC-Entnahmesystem für Chemikalien
CPC DrumQuik® PRO ist ein geschlossenes Entnahme- und Dosiersystem für die sichere Übertragung von Flüssigkeiten aus Fässern, Kanistern und IBC. Das modulare System besteht aus Fasseinsatz, Tauchrohr und wiederverwendbarem Kuppler und reduziert gegenüber offenen Entnahmemethoden den Kontakt mit dem Medium, Verschütten und das Austreten von Dämpfen.
Automatische Absperrventile unterbrechen den Fluidweg beim Trennen des Kupplers. Dadurch können leere Behälter schnell gewechselt werden, ohne dass der Fasseinsatz ausgebaut und in den nächsten Behälter umgesetzt werden muss. Der Fasseinsatz mit Tauchrohr kann mit dem Behälter verwendet beziehungsweise entsprechend der jeweiligen Anwendung entsorgt oder recycelt werden, während der Kuppler auf der Anlagenseite weiterverwendet wird.
Im Schellen-Shop finden Sie DrumQuik PRO Kuppler, Fasseinsätze für verschiedene Fassgewinde, Tauchrohre für Kanister, 200-Liter-Fässer und IBC, EPDM- und FKM-Ausführungen, Farbcodierungen, Fuß- und Rückschlagventile, Entlüftungsfilter sowie Montagewerkzeuge.

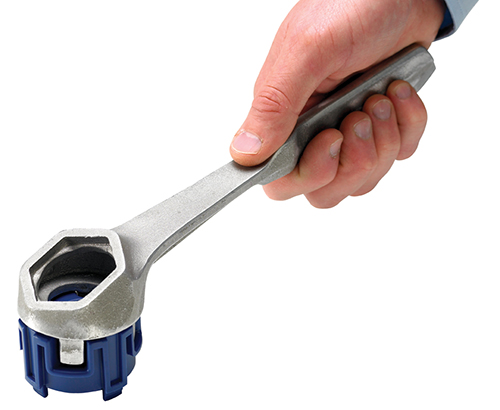

2479100 - Fass Spundschlüssel für Drehmoment-Einsatz (DrumQuik PRO)
DrumQuik Pro Fass Spundschlüssel Der 2479100 Fass Spundschlüssel für Drehmoment-Einsatz zum Verschließen von Fässern, Kanistern und IBC nach Drehmoment. Dieses Werkzeug passt zum Drehmomenteinsatz 2408900 von CPC. Das Material des Fass Spundschlüssels ist Aluminium. Bitte beachten: Im Lieferumfang ist nur der Fass Spundschlüssel enthalten, ohne den Drehmomenteinsatz!

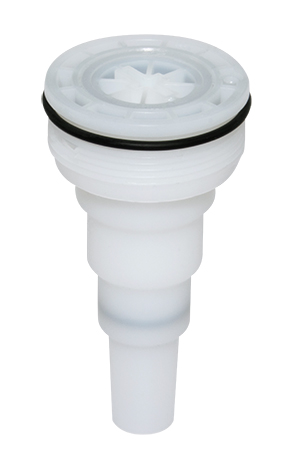

DQPRO20G2NPSST202 - Einsatz mit 2" NPS (ISO G2) Gewinde, FKM-Dichtung (Stahlfässer / IBC Kappen)
Drum Quick Pro Einsatz für Stahlfässer Der DQPRO20G2NPSST202 Fasseinsatz mit einem 2" NPS-Gewinde (ISO G2) für Stahlfässer und IBC Kappen. Das Material des Einsatzes ist Polyethylen und die zwei intergrierten Dichting sind aus FKM (Viton). Sie können diesen Drum Quick Pro Einsatz für Stahlfässer mit allen Kupplern, Tauchrohren und Farbcodierungen der Drum Quik PRO Serie kombinieren.

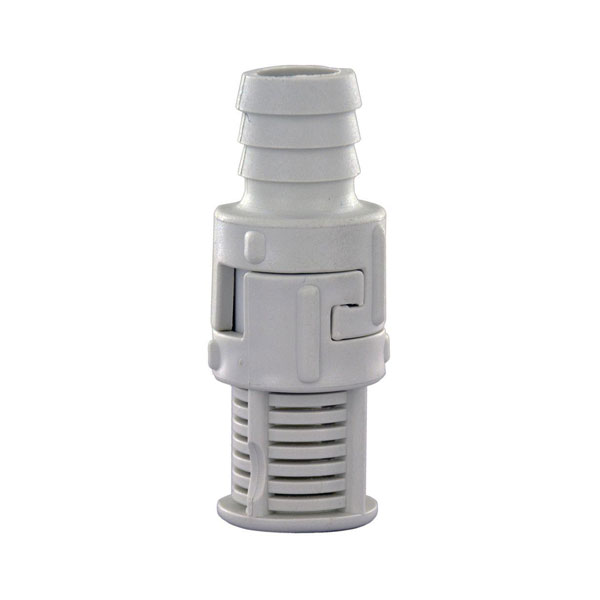

2479000 - Fußventil mit 12,7 mm Schlauchanschluss (1/2"), EPDM-Dichtung
CPC Fußventil mit 12,7mm Schlauch 1/2" Das 2479000 Fußventil / Bodenventil mit einem 1/2" Schlauchanschluss für 12,7 mm Innendurchmesser. Das Material des Fußventils ist Polypropylen und die Dichtung ist aus EPDM. Verwendung mit Tauchrohren der CPC DrumQuik-Serie. Das Fußventil wird am Boden eines Tauchrohrs mit 1/2" ID angeschlossen und verhindert, dass Chemikalien nach der Entnahme in den Behälter zurückfließen.

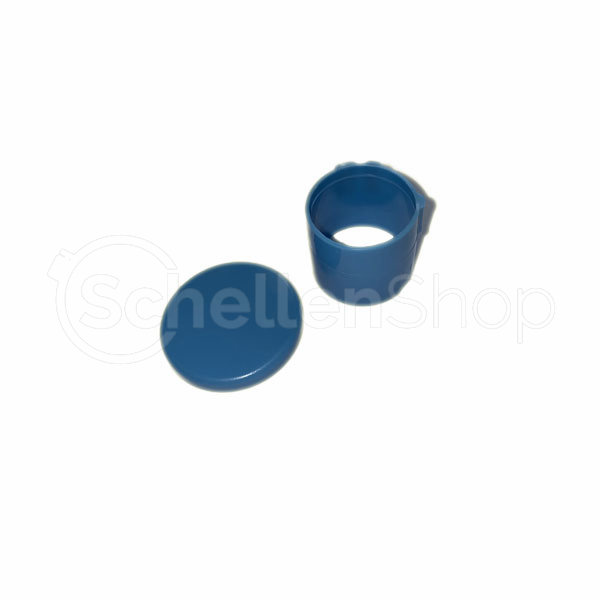

DQPROKEYCPBLU05 - Farbkodierung Blau für Kuppler (DrumQuik PRO)
Farbkodierung Blau für Kuppler Blaue Farbkodierung für Kuppler (Coupler) der DrumQuick Pro Serie von CPC Colder Products. Durch dieses Key Kit lässt sich der Kuppler nur mit einem Kupplungseinsatz verbinden, der ebenfalls eine blaue Farbkodierung besitzt. Das Material der Farbmarkierung ist Polyethylen. DrumQuik® PRO ermöglicht mit seinem geschlossenen System ein sicheres, einfaches und wirtschaftliches Entnehmen und Befüllen von Chemikalien aus Fässern, Kanistern und IBC. Es reduziert kostspieliges Verschütten von gefährlichen Flüssigkeiten und das damit verbundene Austreten von Dämpfen. Dadurch wird die Sicherheit am Arbeitsplatz erhöht.
DQPRODT1070 - Tauchrohr 990 mm lang für 1040L-IBC-Fässer (275gal)
Tauchrohr 990 mm lang für 1040L-IBC-Fässer Das DQPRODT1070 Tauchrohr mit einer Länge von 990 mm zum Einstecken in den Fasseinsatz. Das Material des Tauchrohrs ist Polypropylen. Sie können diese Tauchrohr mit allen Einsätzen der DrumQuik PRO- Serie kombinieren.

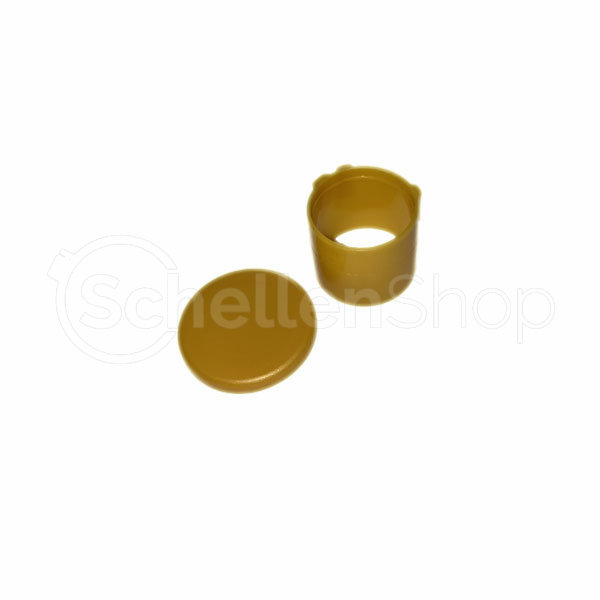

DQPROKEYCPYEL02 - Farbkodierung Gelb für Kuppler (DrumQuik PRO)
Gelbe Farbkodierung für Kuppler Gelbe Farbkodierung für Kuppler (Coupler) der DrumQuick Pro Serie von CPC Colder Products. Durch dieses Key Kit lässt sich der Kuppler nur mit einem Kupplungseinsatz verbinden, der ebenfalls eine gelbe Farbkodierung besitzt. Das Material der Farbmarkierung ist Polyethylen. DrumQuik® PRO ermöglicht mit seinem geschlossenen System ein sicheres, einfaches und wirtschaftliches Entnehmen und Befüllen von Chemikalien aus Fässern, Kanistern und IBC. Es reduziert kostspieliges Verschütten von gefährlichen Flüssigkeiten und das damit verbundene Austreten von Dämpfen. Dadurch wird die Sicherheit am Arbeitsplatz erhöht.
DQPROFIL01 - Entlüftungsluftfilter für CPC Kupplung, Polypropylen, 70 Mikron
Entlüftungsluftfilter für CPC Kupplung der Drum Quick Pro Serie Der Colder DrumQuik DQPROFIL01 ist ein Entlüftungsluftfilter, der für DrumQuik PRO- und PUR-Dosiersysteme entwickelt wurde. Der Filter wird an den Entlüftungsanschluss der CPC Kupplung angeschlossen und hilft, den Fassdruck zu regulieren und gleichzeitig eine sichere Arbeitsumgebung zu gewährleisten. Wird an den Entlüftungsanschluss der DrumQuik PRO- oder PUR-Kupplung angeschlossen 1/4" MNPT Sie können diesen Entlüftungsluftfilter mit allen Kupplern der Drum Quik PRO Serie kombinieren.

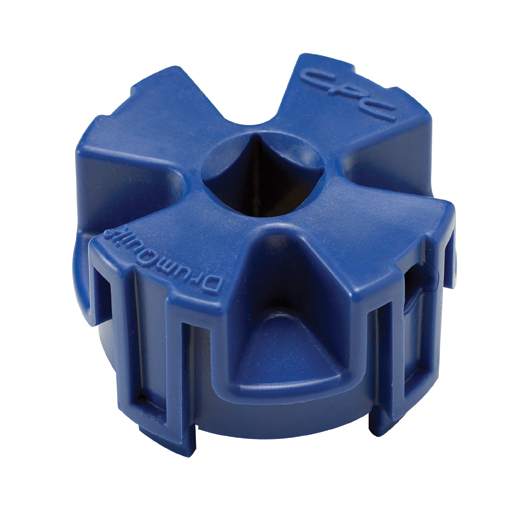

2408900 - Drehmoment-Einsatz aus Nylon (DrumQuik PRO)
Einsatz für Drehmomentwerkzeug für DrumQuik Pro Der 2408900 Drehmoment-Einsatz zum Verschließen von Fässern, Kanistern und IBC nach Drehmoment. Sie benötigen zur Verwendung das Drehmomentwerkzeug 2479100 von CPC.

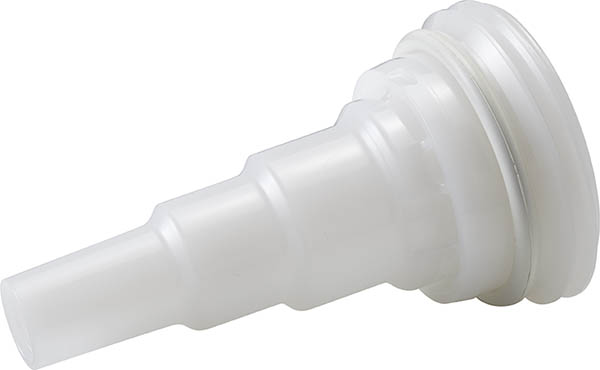

DQPRO20BCS70 - Fasseinsatz mit 70 mm BSC-Gewinde für europäische 70x6 und asiatische 70x5, EPDM
Fasseinsatz mit 70 mm BSC-Gewinde Der DQPRO20BCS70 Fasseinsatz mit einem 70 mm BSC-Gewinde für europäische 70x6 und asiatische 70x5 Kunststofffässer. Das Material des Einsatzes ist HDPE und der intergrierte Dichting ist aus EPDM. Sie können diesen Einsatz mit allen Kupplern, Tauchrohren und Farbcodierungen der DrumQuik PRO- Serie kombinieren.

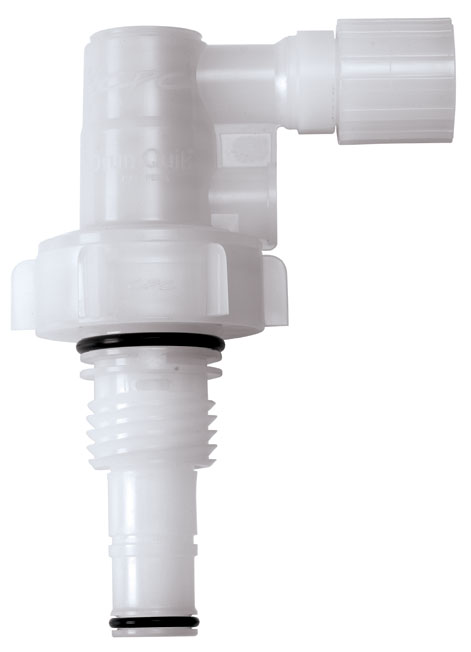

DQPRO120312 - DrumQuik Pro Winkelkupplung mit 3/4" Schlauchanschluss, mit Absperrventil, EPDM-Dichtu
DrumQuik Pro Winkelkupplung mit 3/4" Schlauchanschluss Die DQPRO120312 DrumQuik Pro Winkelkupplung mit einem 3/4" Schlauchanschluss. Das Material des Couplers ist Polypropylen und die zwei intergrierten Dichting sind aus EPDM. Sie können diese DrumQuik Pro Winkelkupplung mit allen Einsätzen, Tauchrohren und Farbcodierungen der DrumQuik PRO- Serie kombinieren.

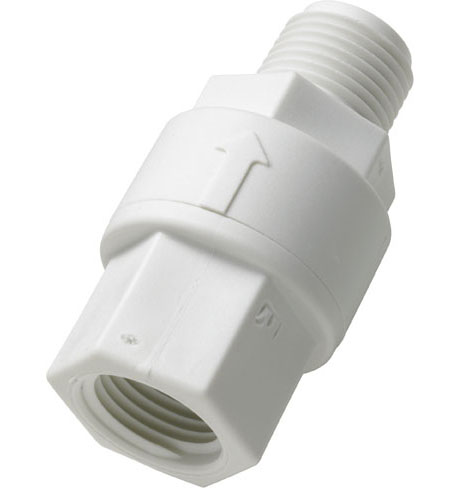

2478900 - Rückschlagventil mit 1/2" NPT Außengewinde und 1/2" NPT Innengewinde, EPDM-Dichtung
CPC - Rückschlagventil mit 1/2" NPT Außengewinde und 1/2" NPT Innengewinde Das 2478900 Rückschlagventil mit einem 1/2" NPT Außengewinde und einem 1/2" NPT Innengewinde. Das Material des Rückschlagventil ist Polypropylen. Sie können diesen Kuppler mit allen Einsätzen, Tauchrohren und Farbcodierungen der DrumQuik PRO- Serie kombinieren.
DQPROKEYDIYEL02 - Farbkodierung Gelb für Kupplungseinsatz (DrumQuik PRO)
Gelbe Farbkodierung für DrumQuik Pro Kupplungseinsatz Gelbe Farbkodierung für Einsätze (Drum Coupling Insert) der DrumQuick Pro Serie von CPC Colder Products. Durch dieses Key Kit lässt sich der Kupplungseinsatz nur mit einem Kuppler verbinden, der ebenfalls eine gelbe Farbkodierung besitzt. Das Material der Farbmarkierung ist Polyethylen. DrumQuik® PRO ermöglicht mit seinem geschlossenen System ein sicheres, einfaches und wirtschaftliches Entnehmen und Befüllen von Chemikalien aus Fässern, Kanistern und IBC. Es reduziert kostspieliges Verschütten von gefährlichen Flüssigkeiten und das damit verbundene Austreten von Dämpfen. Dadurch wird die Sicherheit am Arbeitsplatz erhöht.

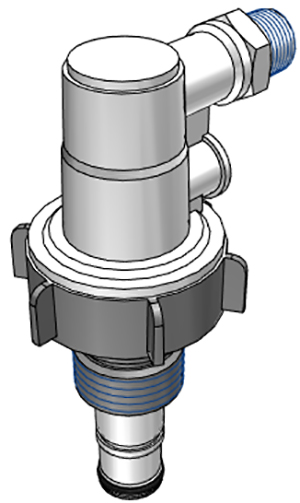

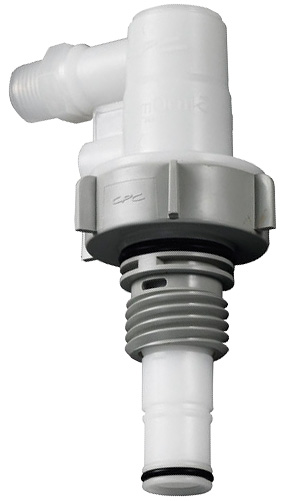

DQPRO120208 - Dosiersystem Winkelkupplung mit 1/2" NPT Außengewinde, mit Absperrventil, EPDM-Dichtung
Dosiersystem Winkelkupplung mit 1/2" NPT Außengewinde Die Dosiersystem Winkelkupplung DQPRO120208 wurde mit einem 1/2" NPT Außengewinde hergestellt. Das Material der Dosiersystem Winkelkupplung ist Polypropylen und die zwei intergrierten Dichting sind aus EPDM gefertigt. Diese Dosiersystem Winkelkupplung ist zusätzlich mit einem integrierten Absperrventil ausgestattet. Ventilfeder: Edelstahl 316 Druckbereich: 0 bis 45 psig (0 bis 3,1 bar) Temperaturbereich: 32ºF bis 120ºF Sie können diese Dosiersystem Winkelkupplung mit allen Einsätzen, Tauchrohren und Farbcodierungen der DrumQuik PRO- Serie kombinieren.

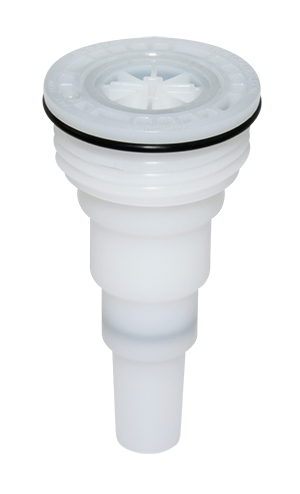

DQPRO2056X4 - DrumQuik Pro Einsatz mit 56x4 BSC-Gewinde (metrisch), EPDM-Dichtung
DrumQuik Pro Einsatz Fasseinsatz Der DQPRO2056X4 Fasseinsatz mit einem 56x4 BSC-Gewinde (metrisch). Das Material des Einsatzes ist Polyethylen und der intergrierte Dichting ist aus EPDM. Sie können diesen Einsatz mit allen Kupplern, Tauchrohren und Farbcodierungen der DrumQuik PRO- Serie kombinieren.
DQPRO120208202 - DrumQuik Winkel Kuppler mit 1/2" NPT Außengewinde, mit Absperrventil, FKM-Dichtung
DrumQuik Winkel Kuppler mit 1/2" NPT Außengewinde Der DQPRO120208202 Winkel- Kuppler mit einem 1/2" NPT Außengewinde. Das Material des Couplers ist Polypropylen und die zwei intergrierten Dichting sind aus FKM. Sie können diesen Kuppler mit allen Einsätzen, Tauchrohren und Farbcodierungen der DrumQuik PRO- Serie kombinieren.

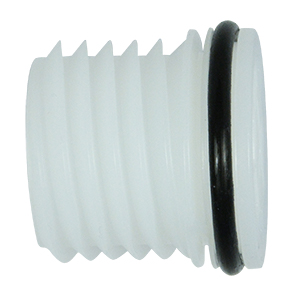

DQPURSP - Drum Quik Pro Blindstopfen aus Polyethylen, EPDM-Dichtung
Drum Quik Pro Blindstopfen aus Polyethylen Der DQPURSP Verschlussstopfen für den Transport von Fässern, Kanistern und IBC. Das Material des Blindstopfens bzw. Verschlussstopfens ist Polyethylen. Sie können diesen Verschlussstopfen mit allen Einsätzen, Tauchrohren und Farbcodierungen der DrumQuik PRO- Serie kombinieren.
DQPRO120712202 - Dosiersystem Winkelkupplung mit 3/4" BSPP Außengewinde, mit Absperrventil, FKM
Dosiersystem Winkelkupplung mit 3/4" BSPP Außengewinde Die Dosiersystem Winkelkupplung DQPRO120712202 wurde mit einem 3/4" BSPP Außengewinde hergestellt. Das Material der Dosiersystem Winkelkupplung ist Polypropylen und die zwei intergrierten Dichting sind aus FKM (VITON). Ventilfeder: Edelstahl 316 Druckbereich: 0 bis 45 psig (0 bis 3,1 bar) Temperaturbereich: 32ºF bis 120ºF Sie können diese Dosiersystem Winkelkupplung mit allen Einsätzen, Tauchrohren und Farbcodierungen der Drum Quik PRO Serie kombinieren.

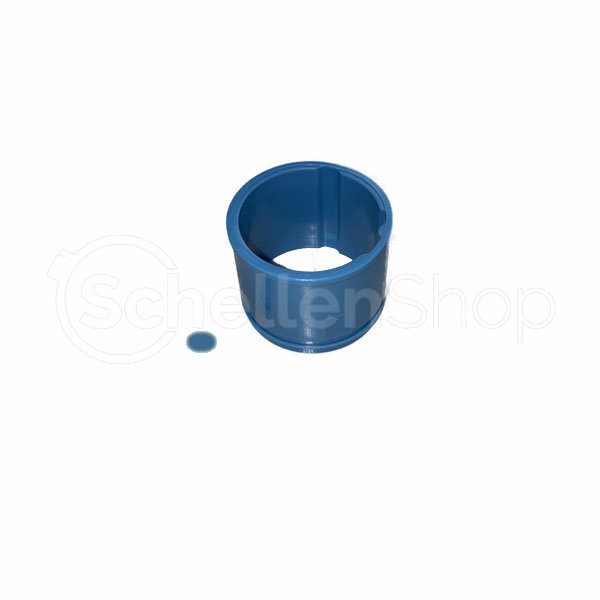

DQPROKEYDIBLU05 - Farbkodierung Blau für Kupplungseinsatz (DrumQuik PRO)
Blaue Farbkodierung für DrumQuik Pro Kupplungseinsatz Blaue Farbkodierung für Einsätze (Drum Coupling Insert) der DrumQuick Pro Serie von CPC Colder Products. Durch dieses Key Kit lässt sich der Kupplungseinsatz nur mit einem Kuppler verbinden, der ebenfalls eine blaue Farbkodierung besitzt. Das Material der Farbmarkierung ist Polyethylen. DrumQuik® PRO ermöglicht mit seinem geschlossenen System ein sicheres, einfaches und wirtschaftliches Entnehmen und Befüllen von Chemikalien aus Fässern, Kanistern und IBC. Es reduziert kostspieliges Verschütten von gefährlichen Flüssigkeiten und das damit verbundene Austreten von Dämpfen. Dadurch wird die Sicherheit am Arbeitsplatz erhöht.
2479001 - Fußventil mit 12,7 mm Schlauchanschluss (1/2"), Viton-Dichtung (FKM)
DrumQuick Pro Fußventil Das 2479000 Fußventil / Bodenventil mit einem 1/2" Schlauchanschluss für 12,7 mm Innendurchmesser. Das Material des Fußventils ist Polypropylen und die Dichtung ist aus FKM (Viton). Verwendung mit Tauchrohren der CPC DrumQuik-Serie. Das Fußventil wird am Boden eines Tauchrohrs mit 1/2" ID angeschlossen und verhindert, dass Chemikalien nach der Entnahme in den Behälter zurückfließen.

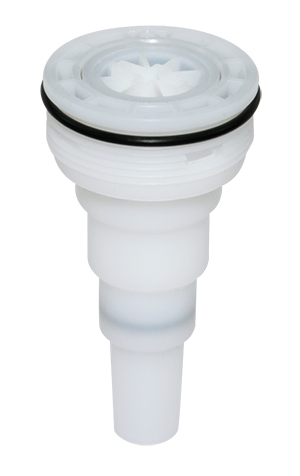

DQPRO20G2NPSST - Einsatz mit 2" NPS (ISO G2) Gewinde, EPDM-Dichtung (Stahlfässer / IBC Kappen)
Drum Quick Pro Einsatz mit 2" NPS (ISO G2) Gewinde Der DQPRO20G2NPSST Fasseinsatz mit einem 2" NPS-Gewinde (ISO G2) für Stahlfässer und IBC Kappen. Das Material des Einsatzes ist Polyethylen und die zwei intergrierten Dichting sind aus EPDM. Sie können diesen Einsatz mit allen Kupplern, Tauchrohren und Farbcodierungen der Drum Quik PRO Serie kombinieren. Druckbereich: 0 bis 45 psig (0 bis 3,1 bar) Temperaturbereich: -20ºF bis 120ºF

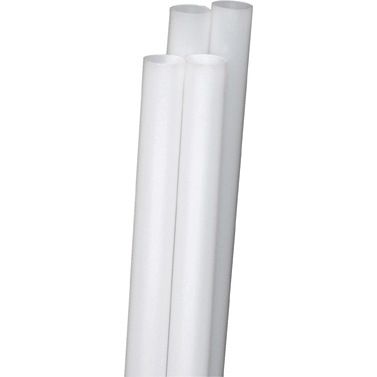

DQPRODT0985 - Tauchrohr 905 mm lang für 200L-Fässer (55gal)
Tauchrohr mit 905 mm Länge Das DQPRODT0985 Tauchrohr mit einer Länge von 905 mm zum Einstecken in den Fasseinsatz. Das Material des Tauchrohrs ist Polypropylen. Sie können diese Tauchrohr mit allen Einsätzen der Drum Quik PRO Serie kombinieren.

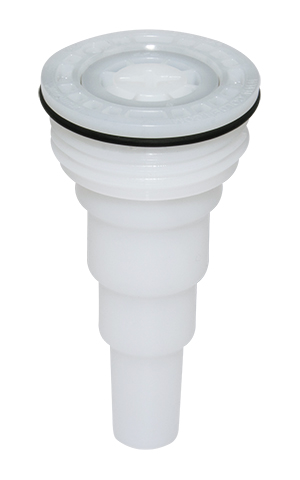

DQPRO2056X4202 - Drum Quick Pro Einsatz mit 56x4 BSC-Gewinde (metrisch), FKM-Dichtung
Drum Quick Pro Einsatz Der DQPRO2056X4202 Fasseinsatz mit einem 56x4 BSC-Gewinde (metrisch). Das Material des Einsatzes ist Polyethylen und der intergrierte Dichting ist aus FKM. Druckbereich: 0 bis 45 psig (0 bis 3,1 bar) Temperaturbereich: -20ºF bis 120ºF Metrisches Gewinde Sie können diesen Drum Quick Pro Einsatz mit allen Kupplern, Tauchrohren und Farbcodierungen der DrumQuik PRO Serie kombinieren.

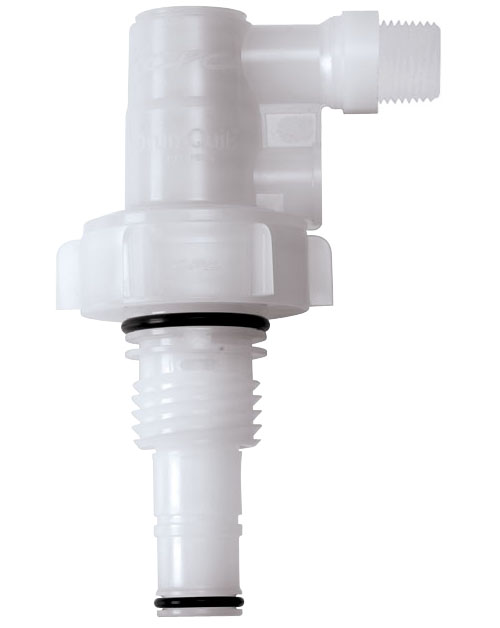

DQPRO120712 - DrumQuik Pro Winkelkupplung mit 3/4" BSPP Außengewinde, mit Absperrventil, EPDM-Dichtu
DrumQuik Pro Winkelkupplung mit 3/4" BSPP Außengewinde Der DQPRO120712 Winkel- Kuppler mit einem 3/4" BSPP Außengewinde. Das Material des Couplers ist Polypropylen und die zwei intergrierten Dichting sind aus EPDM. Sie können diesen Kuppler mit allen Einsätzen, Tauchrohren und Farbcodierungen der DrumQuik PRO- Serie kombinieren.
- Wie funktioniert DrumQuik PRO?
- Fasseinsatz, Tauchrohr & Kuppler
- Druck, Temperatur & Werkstoffe
- Welcher Fasseinsatz passt?
- Tauchrohre für Kanister, Fass & IBC
- 1/2" NPT, 3/4" BSPP oder Schlauchtülle?
- EPDM oder FKM?
- Farbcodierung gegen Fehlverbindungen
- Entlüftung & Gasüberlagerung
- Fußventile, Rückschlagventile & Werkzeug
- Typische Anwendungen
- Häufige Fragen zu DrumQuik PRO
Wie funktioniert CPC DrumQuik PRO?
DrumQuik PRO ersetzt eine offene Entnahme aus einem Fass oder IBC durch ein weitgehend geschlossenes Transfersystem.
Das Grundprinzip:
- Ein passender DrumQuik PRO Fasseinsatz wird in den Behälter eingeschraubt.
- Am Einsatz befindet sich ein passend zugeschnittenes Tauchrohr, das bis in den unteren Bereich des Behälters reicht.
- Der wiederverwendbare DrumQuik PRO Kuppler wird mit dem Fasseinsatz verbunden.
- Eine angeschlossene Pumpe zieht das Medium über das Tauchrohr aus dem Behälter.
- Beim Trennen schließen integrierte Ventile den Fluidweg.
Dadurch lässt sich ein leerer Behälter schnell gegen einen neuen austauschen, ohne das medienberührte Tauchrohr aus dem alten Fass herausnehmen und in einen neuen Behälter einsetzen zu müssen.
Das reduziert insbesondere bei Chemikalien den direkten Kontakt des Bedieners mit dem Medium und kann Verschütten sowie die Freisetzung von Dämpfen reduzieren.
DrumQuik PRO als modulares System
Für ein vollständiges Entnahmesystem werden mehrere aufeinander abgestimmte Komponenten benötigt.
Fasseinsatz
Der Fasseinsatz wird in den vorhandenen Fass-, Kanister- oder IBC-Anschluss eingeschraubt. CPC bietet unterschiedliche Gewinde für verbreitete Kunststoff- und Stahlbehälter.
Tauchrohr
Das Tauchrohr wird mit dem Fasseinsatz verbunden und reicht in den Behälter hinein. Je nach Behältergröße stehen unterschiedliche Längen zur Verfügung.
Kuppler
Der Kuppler bildet die wiederverwendbare Anlagenseite. Über ihn wird der Behälter mit Schlauch, Pumpe oder Dosiersystem verbunden.
Entlüftungsanschluss
Der Fasseinsatz beziehungsweise das DrumQuik-System verfügt über einen Vent-Port zum Druckausgleich. Darüber kann Umgebungsluft oder bei geeigneter Systemauslegung ein Schutz- beziehungsweise Blanket-Gas eingebracht werden.
Betriebsdruck, Temperatur & Werkstoffe
Die technischen Grenzwerte unterscheiden sich zwischen Fasseinsatz/Tauchrohr und Kuppler.
Druckbereich der Komponenten: bis 3,1 bar / 45 psi gemäß jeweiliger Produktspezifikation. Zusätzlich müssen die zulässigen Druckgrenzen des verwendeten Fasses, Kanisters oder IBC und der gesamten Anlage berücksichtigt werden.
Temperatur Fasseinsatz & Tauchrohr
-29 °C bis +49 °C / -20 °F bis 120 °F
Temperatur Kuppler
0 °C bis +49 °C / 32 °F bis 120 °F
Werkstoffe
- Fasseinsatz und Tauchrohr: naturfarbenes, reines HDPE
- Kuppler: Polypropylen
- Standard-Ventilfeder: Edelstahl 316
- optionale Ventilfeder: Hastelloy® C bei entsprechenden Varianten
- Kupplungsdichtungen: EPDM oder FKM, abhängig von der Ausführung
- Spund-/Behälterdichtungen: je nach Ausführung Polyolefin, EPDM oder FKM
Wichtig: Die Eignung für eine Chemikalie kann nicht allein anhand des Gehäusewerkstoffs beurteilt werden. Medium, Konzentration, Temperatur, Dichtungsmaterial und alle weiteren medienberührten Komponenten müssen gemeinsam betrachtet werden.
Welcher DrumQuik PRO Fasseinsatz passt zu meinem Behälter?
Der Fasseinsatz muss zum vorhandenen Behältergewinde passen. Die Behältergröße allein reicht deshalb nicht zur Auswahl aus.
2" NPS / ISO G2
Für zahlreiche Stahl- und Kunststofffässer sowie IBC-Kappen stehen DrumQuik PRO Einsätze mit 2" NPS / ISO G2 zur Verfügung.
Dabei unterscheidet CPC zwischen Ausführungen für Stahlfässer und Varianten für Kunststofffässer beziehungsweise IBC-Kappen, da unterschiedliche Dichtkonzepte verwendet werden.
BSC 56 × 4
Der DQPRO2056X4 ist für europäische Kunststofffässer mit metrischem BSC-56×4-Anschluss vorgesehen.
70-mm-Fassgewinde
Der DQPRO20BCS70 eignet sich für entsprechende 70-mm-Kunststofffassanschlüsse, beispielsweise europäische 70×6- und asiatische 70×5-Ausführungen.
2" Buttress
Innerhalb der DrumQuik PRO-Produktfamilie sind außerdem Einsätze für 2"-Buttress-Gewinde erhältlich, die insbesondere bei entsprechenden nordamerikanischen Kunststofffässern eingesetzt werden.
Vor der Bestellung sollte das vorhandene Gewinde am Fass oder IBC eindeutig identifiziert werden. Ähnliche Nenngrößen bedeuten nicht automatisch, dass zwei Gewindesysteme miteinander kompatibel sind.
Tauchrohre für Kanister, 200-Liter-Fass & IBC
CPC bietet unterschiedliche Tauchrohrlängen passend zu verbreiteten Gebindegrößen.
- DQPRODT0410: ca. 330 mm – für 25-l-Kanister
- DQPRODT0985: ca. 905 mm – für 200-l-Fässer
- DQPRODT1070: ca. 990 mm – für 1.040-l-IBC
- DQPRODT1274: ca. 1.194 mm – für 1.250-l-IBC
Die passende Rohrlänge hängt von Behälterhöhe, Geometrie und gewünschter Restentleerung ab.
Das Tauchrohr kann zusätzlich mit einem passenden Fußventil kombiniert werden. Dadurch lässt sich ein Zurücklaufen des Mediums nach Beendigung der Entnahme reduzieren.
DrumQuik PRO Kuppler: Schlauchtülle, NPT oder BSPP?
Der Kuppler bildet die Verbindung zwischen dem DrumQuik-Fasseinsatz und der weiterführenden Anlagenleitung.
3/4" / 19 mm Schlauchanschluss
Der DQPRO120312 besitzt eine 3/4"-Schlauchtülle und wird mit einer Leitung für etwa 19 mm Innendurchmesser verbunden. Die Standardausführung verwendet EPDM-Dichtungen und eine Ventilfeder aus Edelstahl 316.
1/2" NPT Außengewinde
Der DQPRO120208 und entsprechende Varianten besitzen ein 1/2"-NPT-Außengewinde. Je nach Ausführung stehen EPDM oder FKM sowie unterschiedliche Federwerkstoffe zur Verfügung.
G 3/4" BSPP Außengewinde
Für zylindrische Gewindeanschlüsse bietet CPC den DrumQuik PRO Kuppler mit G 3/4" BSPP an.
NPT und BSPP sind unterschiedliche Gewindenormen. Vor der Bestellung müssen deshalb Anschlussnorm und Dichtkonzept des Gegenstücks geprüft werden.
EPDM oder FKM – welche DrumQuik Dichtung?
Im Schellen-Shop finden Sie DrumQuik PRO Komponenten mit EPDM- und FKM-Dichtungen.
EPDM
EPDM wird bei zahlreichen Standardausführungen eingesetzt und kann für viele wasserbasierte beziehungsweise entsprechend kompatible Medien geeignet sein.
FKM / Viton®
FKM wird für Anwendungen angeboten, bei denen andere chemische Anforderungen bestehen. Welche Dichtung für das verwendete Medium geeignet ist, hängt jedoch immer von Chemikalie, Konzentration und Temperatur ab.
Eine pauschale Aussage wie „FKM ist immer chemikalienbeständiger“ wäre technisch zu allgemein. Die Werkstoffverträglichkeit muss für das konkrete Medium geprüft werden.
Farbcodierung & mechanische Codierung gegen Fehlverbindungen
Ein besonders praktisches Merkmal von DrumQuik PRO ist das optionale Keying- beziehungsweise Farbcodierungssystem.
Im Schellen-Shop finden Sie beispielsweise blaue und gelbe Codierungen sowohl für Kuppler als auch für Fasseinsätze.
Passend codierte Komponenten können miteinander verbunden werden, während anders codierte Kombinationen mechanisch voneinander getrennt werden können.
Dies ist besonders sinnvoll, wenn in einem Betrieb mehrere Medien verwendet werden, beispielsweise:
- Säure und Lauge
- unterschiedliche Reinigungschemikalien
- verschiedene Druckfarben
- Harze und Härter
- unterschiedliche Prozessadditive
Die Codierung kann so dazu beitragen, das Risiko einer versehentlichen Verbindung mit dem falschen Medium zu reduzieren.
Entlüftung, Fassdruck & Schutzgas
Beim Absaugen einer Flüssigkeit muss das entnommene Volumen im Behälter ausgeglichen werden. DrumQuik PRO besitzt dafür ein separates Vent-System.
Je nach Anlagenkonzept kann dieses:
- Umgebungsluft in den Behälter einlassen
- mit einem Entlüftungsfilter kombiniert werden
- an eine geeignete Gasversorgung zur Behälterüberlagerung angeschlossen werden
Für das DrumQuik-System stehen beispielsweise Entlüftungsfilter zur Verfügung, die am Vent-Port montiert werden.
Bei gefährlichen Dämpfen oder beim Einsatz von Schutzgas muss das gesamte Entlüftungs- und Druckkonzept entsprechend den Anforderungen des Mediums und der Anlage ausgelegt werden.
Fußventile, Rückschlagventile, Blindstopfen & Werkzeug
Zum DrumQuik PRO-System gehört umfangreiches Zubehör.
Fußventil
Das Fußventil wird am unteren Ende eines geeigneten Tauchrohrs eingesetzt und reduziert das Zurückfließen der Flüssigkeit in den Behälter.
Im Schellen-Shop stehen Ausführungen mit 12,7-mm-/1/2"-Schlauchanschluss und EPDM beziehungsweise FKM zur Verfügung.
Rückschlagventil
Mit dem passenden 1/2"-NPT-Rückschlagventil kann der Fluidweg zusätzlich gegen unerwünschtes Zurückströmen gesichert werden.
Transport- und Blindstopfen
Transportstopfen ermöglichen das Verschließen eines Fasseinsatzes, wenn kein Kuppler angeschlossen ist.
Drehmomentwerkzeug
Für die korrekte Montage verschiedener Fasseinsätze bietet CPC passende Drehmomenteinsätze und Spundschlüssel an.
CPC nennt je nach Fassanschluss unterschiedliche allgemeine Drehmomentempfehlungen. Diese können abhängig von Behälter und Anwendung angepasst werden müssen.
Einmal-Fasseinsatz & wiederverwendbarer Kuppler
Ein wesentliches DrumQuik-PRO-Konzept ist die Trennung zwischen Behälter- und Anlagenseite.
Der Kuppler bleibt bei der Anlage und kann wiederverwendet werden. Der Fasseinsatz mit Tauchrohr verbleibt dagegen am jeweiligen Behälter und eignet sich dadurch auch für Einweg- beziehungsweise Single-Use-Gebindekonzepte.
Dies vermeidet das Umsetzen eines chemikalienbenetzten Tauchrohrs vom leeren in einen neuen Behälter und kann dadurch Handling und Medienkontakt reduzieren.
Typische Anwendungen für DrumQuik PRO
DrumQuik PRO wurde für professionelle Flüssigkeitsentnahme aus starren Gebinden entwickelt und eignet sich für zahlreiche industrielle Medien.
CPC nennt beispielsweise:
- Säuren, Laugen und Lösungsmittel
- Düngemittel
- industrielle Reinigungschemikalien
- Farben und Beschichtungen
- Duft- und Aromastoffproduktion
- Speiseöle und Aromen bei geeigneter Systemausführung
- pharmazeutische Sterilisationsmittel
- Abwasserbehandlung
- Tinten für Großformatdruck
- Harze und Binder für additive Fertigung
Die Aufnahme eines Mediums in diese beispielhafte Anwendungsliste stellt keine pauschale Materialfreigabe für jede DrumQuik PRO-Konfiguration dar. Die chemische Beständigkeit der konkreten Werkstoff- und Dichtungskombination muss geprüft werden.
Weitere CPC Lösungen für Fass- & Fluidhandling
- CPC Fass- & Dispensing-Konnektoren
- CPC NSH-Serie – Non-Spill Kupplungen für Chemikalien und Reinstwasser
- CPC Kupplungen & Schnellkupplungen im Überblick
- CPC Colder Products
DrumQuik PRO Fasseinsätze, Kuppler, Tauchrohre und Zubehör erhalten Sie im Schellen-Shop auch in kleinen Stückzahlen. Bei Fragen zu Fassgewinde, Behältergröße, Tauchrohrlänge, Dichtungswerkstoff oder chemischer Medienverträglichkeit unterstützen wir Sie gerne bei der technischen Auswahl.
Häufige Fragen zu CPC DrumQuik PRO
Was ist DrumQuik PRO?
DrumQuik PRO ist ein geschlossenes CPC Entnahme- und Dosiersystem für Flüssigkeiten aus Fässern, Kanistern und IBC. Es besteht im Wesentlichen aus Fasseinsatz, Tauchrohr und wiederverwendbarem Kuppler.
Welche Vorteile bietet DrumQuik PRO bei Chemikalien?
Das geschlossene System reduziert gegenüber offenen Entnahmemethoden direkten Medienkontakt, Verschütten und den Austritt von Dämpfen. Automatische Ventile unterbrechen beim Trennen den Fluidweg.
Welchen Druck verträgt DrumQuik PRO?
Die einzelnen DrumQuik PRO Komponenten werden abhängig von der Ausführung bis 3,1 bar beziehungsweise 45 psi spezifiziert. Zusätzlich müssen die zulässigen Druckgrenzen des verwendeten Behälters und des Gesamtsystems berücksichtigt werden.
Welchen Temperaturbereich hat DrumQuik PRO?
Fasseinsatz und Tauchrohr sind für etwa -29 °C bis +49 °C ausgelegt. Die Polypropylen-Kuppler sind für 0 °C bis +49 °C spezifiziert.
Aus welchem Material besteht DrumQuik PRO?
Fasseinsätze und Tauchrohre bestehen aus HDPE. Die wiederverwendbaren Kuppler bestehen aus Polypropylen. Je nach Ausführung werden EPDM- oder FKM-Dichtungen sowie Edelstahl-316- oder Hastelloy-C-Federn eingesetzt.
Welche Fasseinsätze gibt es?
Zum DrumQuik PRO System gehören unter anderem Fasseinsätze für 2" NPS / ISO G2, BSC 56×4, 70-mm-Anschlüsse und 2"-Buttress-Gewinde. Der passende Einsatz muss nach dem tatsächlichen Behältergewinde gewählt werden.
Welche Tauchrohre gibt es?
CPC bietet Tauchrohre von etwa 330 mm für 25-l-Kanister über 905 mm für 200-l-Fässer und 990 mm für 1.040-l-IBC bis zu 1.194 mm für größere 1.250-l-IBC.
Welche Anschlüsse gibt es am DrumQuik Kuppler?
Je nach Ausführung stehen unter anderem eine 3/4"-Schlauchtülle, 1/2"-NPT-Außengewinde sowie G 3/4" BSPP-Außengewinde zur Verfügung.
Was ist besser – EPDM oder FKM?
Das hängt vom verwendeten Medium, seiner Konzentration und der Temperatur ab. Beide Dichtungswerkstoffe haben unterschiedliche chemische Eigenschaften. Die konkrete Verträglichkeit muss anhand der Anwendung geprüft werden.
Wofür dient die DrumQuik Farbcodierung?
Mit unterschiedlich codierten Kupplern und Fasseinsätzen können verschiedene Medienkreisläufe voneinander getrennt werden. Dies kann das Risiko einer versehentlichen Verbindung mit dem falschen Gebinde reduzieren.
Kann DrumQuik PRO mit einem IBC verwendet werden?
Ja. Innerhalb der DrumQuik PRO-Produktfamilie gibt es Fasseinsätze und Tauchrohre für entsprechende IBC-Anschlüsse und Behälterhöhen. Gewinde, Tauchrohrlänge und Dichtungswerkstoff müssen zum jeweiligen IBC passen.
Kann DrumQuik PRO an eine Dosierpumpe angeschlossen werden?
Ja. Das System ist für den Flüssigkeitstransfer aus Gebinden konzipiert und kann entsprechend der technischen Auslegung mit geeigneten Pumpen und Dosiersystemen kombiniert werden.
