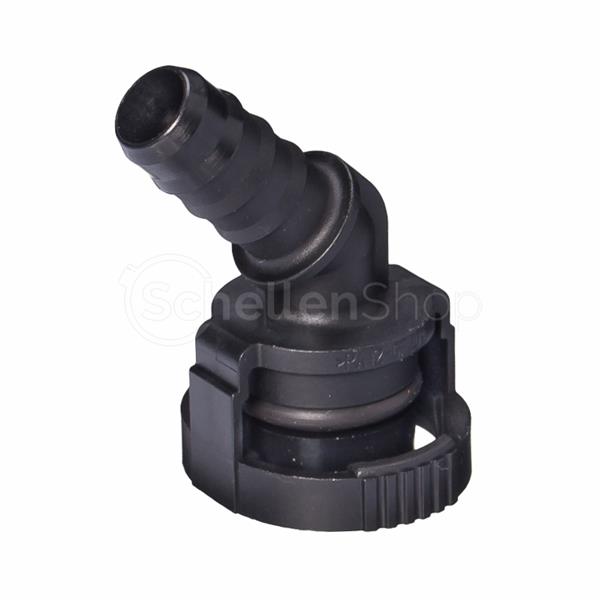

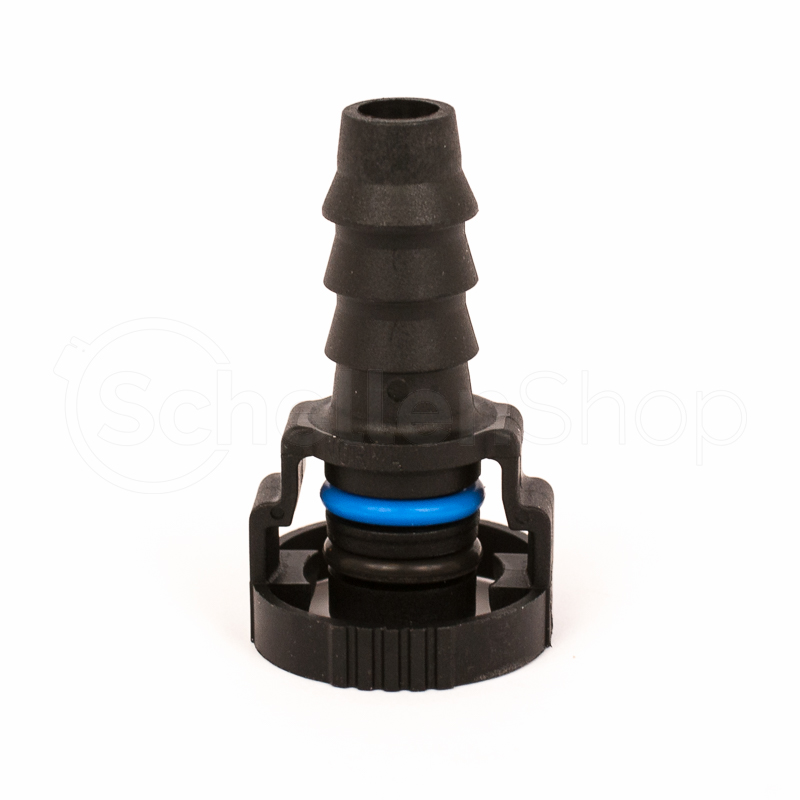

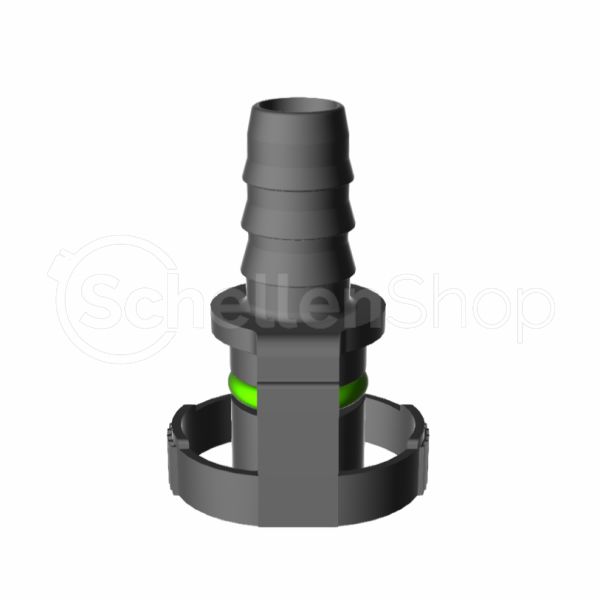

45° NORMAQUICK® V2 Steckverbinder NW 15 - 10 - 45°
Die NORMAQUICK® V2 45° Steckverbindung mit 15 mm Schlauchanschluss ist ideal zum Verbinden von medienführenden Leitungen in der Automobiltechnik. Die Steckverbindung im 45° Winkel besteht aus Kunststoff (Polyamid 6 mit 30 % Glasfaser oder Polyamid 12 mit 20 % Glasfaser) und bieten vielfältige Möglichkeiten für unterschiedliche Anschlussarten im Automobilbau.
Die 45° Steckverbindung mit Schlauchanschluss verbinden sowohl Leitung mit Leitung, als auch Leitung mit Aggregat:
- Verbindung mit Kraftstoffleitungen
- Be- und Entlüftungsleitungen
- Ölkühlerleitungen
- Bremsunterdruckleitungen
Unterm Ohmberg 24
D-34431 Marsberg
Tel.: +49 (29 92) 907 191
info.ndc@normagroup.com
Technische Daten

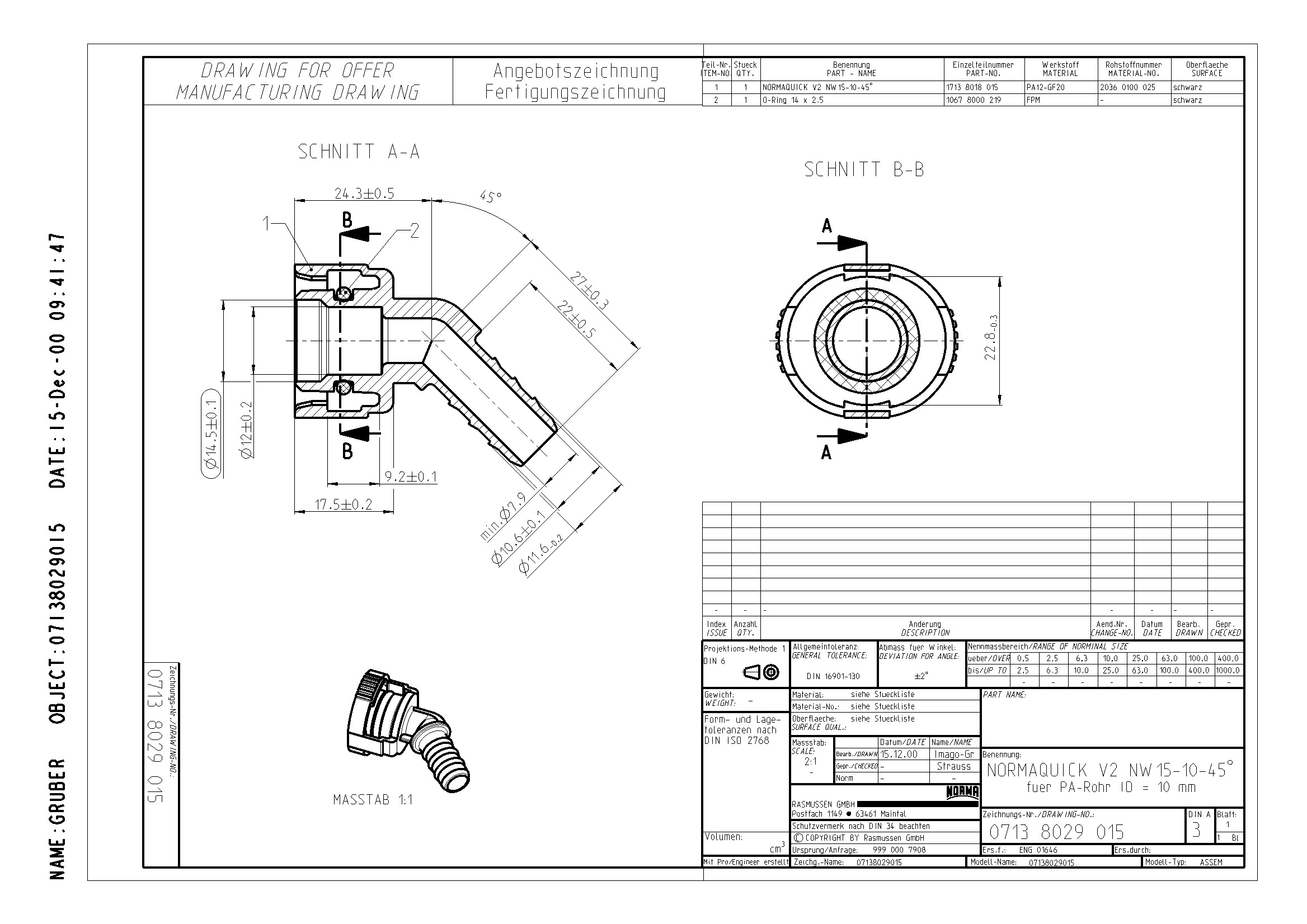

NQ-V2 Steckverbindung NW 15 - 10 - 45°
Anschlussvariante: | 45° |
---|---|
Nennweite: | NW 15 |
Medium: nur Luft-, Öl- und Kraftstoffdämpfe
Bei flüssigen Medien wie Motoröl oder AdBlue ist die Anwendung „Einfüllleitung“ als drucklos und oberhalb des Pegels gesetzt.
Betriebsdruck: bis ca. 2,5 bar Überdruck
Temperatur: -40°C bis +135°C, kurzzeitig bis +150°C (ca. 30 min)
Anschlussvariante: | 45° |
---|---|
Nennweite: | NW 15 |
