CPC PLC12 Schnellkupplungen aus Polypropylen
Die CPC PLC12-Serie ist eine vielseitige 1/4"-Schnellkupplungsbaureihe aus Polypropylen für anspruchsvolle Fluidanwendungen. Der Werkstoff bietet eine hohe Beständigkeit gegenüber zahlreichen Chemikalien, während EPDM-O-Ringe die Serie für Anwendungen interessant machen, bei denen diese Materialkombination gezielt benötigt wird.
Im Schellen-Shop finden Sie PLC12 Schnellkupplungen für 6,4- und 9,5-mm-Schlauchanschlüsse sowie mit Gewinde-, Klemmring- und Plattenanschlüssen. Stecker und Kupplungen sind mit oder ohne Absperrventil erhältlich. Ein weiterer Vorteil ist die Kompatibilität mit passenden Komponenten der CPC PLC- und LC-Serie.
PLC1700412 - CPC Kupplung 6,4 mm Schlauchanschluss, ohne Absperrventil
CPC Kupplung 6,4 mm mit Schlauchanschluss Die CPC Kupplung PLC1700412 hat einen Schlauchanschluss für 6,4 mm Innendurchmesser. Die CPC Kupplung PLC1700412 besitzt kein Absperrventil. Das Material der CPC Kupplung ist Polypropylen. Das Verbindungsstück zum CPC Stecker, hat ein Innenmaß von ≈ 11,1 mm. Sie können diese CPC Kupplung mit allen Steckern der PLC12-, PLC- und LC- Serie kombinieren.

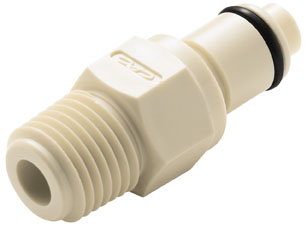

PLCD2400412 - Stecker 1/4" NPT Außengewinde, mit Absperrventil, EPDM-Dichtung
Der Stecker PLCD2400412 mit einem 1/4" NPT Außengewinde. Der PLCD2400412 besitzt ein Absperrventil. Das Material des Steckers ist Polypropylen und der Dichtring ist aus EPDM. Das Verbindungsstück zur Kupplung, mit dem O-Ring, hat ein Maß von ≈ 11,1 mm. Sie können diesen Stecker mit allen Kupplungen der PLC12-, PLC- und LC- Serie kombinieren.
PLCD2200412 - Stecker 6,4 mm Schlauchanschluss, mit Absperrventil, EPDM-Dichtung
Der Stecker PLCD2200412 mit eine Schlauchanschluss für 6,4 mm Innendurchmesser. Der PLCD2200412 besitzt ein Absperrventil. Das Material des Steckers ist Polypropylenund der Dichtring ist aus EPDM. Das Verbindungsstück zur Kupplung mit dem O-Ring, hat ein Außenmaß von ≈ 11,1 mm. Sie können diesen Stecker mit allen Kupplungen der PLC12-, PLC- und LC- Serie kombinieren.

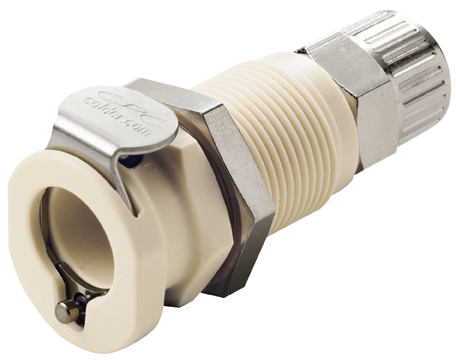

PLC1200612 - CPC Kupplung 9,5 mm AD / 6,4 mm ID Klemmringverschraubung, ohne Absperrventil, EPDM-Dichtung
CPC Kupplung mit 9,5 mm Außendurchmesser mit Klemmringverschraubung zur Plattenmontage Die CPC Kupplung PLC1200612 ist mit einer Klemmringverschraubung (9,5 mm Außendurchmesser und 6,4 mm Innendurchmesser) versehen. Die PLC1200612 CPC Kupplung besitzt kein Absperrventil, jedoch eine Überwurfmutter zur Plattenmontage. Das Material der Kupplung ist Polypropylen. Das Verbindungsstück zum CPC Stecker hat ein Innenmaß von ≈ 11,1 mm. Sie können diese CPC Kupplung mit allen Steckern der PLC12-, PLC- und LC- Serie kombinieren.
PLC320 - Staubkappe für CPC Stecker
Staubkappe für CPC Kupplung Stecker Staubkappe für CPC Kupplung Stecker der Serien PLC, PLC12 und LC. Diese Staubkappe für CPC-Stecker, die verwendet wird, um das Eindringen von Staub und Fremdkörpern in den CPC-Stecker zu verhindern. Die Staubkappe wird am Ende des CPC-Steckers aufgebracht.
Kupplung Brause-Anschluss für Westfalia Camping Dusche | Marco Polo, James Cook, Nugget (gelb)
Duschschlauch Verbinder der Westfalia Aussendusche für Wohnmobile Die Kupplung PLC1000612BSPT als Original Ersatzteil für den Duschschlauch der Aussenduschen im Westfalia Wohnmobil. Den Duschschlauch Verbinder findet man hier als Anschluss am Duschschlauch, welche man mit dem Stecker der Wohnmobil Aussendusche im Heck verbindet. Die Schnellkupplung mit Taste hat ein 3/8" Außengewinde und passt somit mit jedem Standard Duschschlauch zusammen. Da es sich hierbei um ein Original-Ersatzteil handelt, können Sie Ihre vorhandene Brause / Duschschlauch ohne Weiteres mit der Kupplung und dem im Heck befestigten Stecker verbinden. Diese CPC-Kupplung finden Sie in vielen Westfalia Wohnmobilen. Dazu gehören folgende Modelle: Mercedes Vito/Viano Marco PoloMercedes James Cook 1 / James Cook 2Ford Nugget / Big NuggetNissan MichealangeloVW / MAN Sven HedinFiat AmundsenVW Club Joker / CityMercedes Jules / Kepler
PLCD1000612BSPT - CPC Kupplung 3/8" BSPT Außengewinde, mit Absperrventil, EPDM-Dichtung
CPC Kupplung mit 3/8" BSPT Außengewinde Die CPC Kupplung PLCD1000612BSPT ist mit einem 3/8" BSPT Außengewinde ausgestattet. Die CPC Kupplung PLCD1000612BSPT besitzt ein Absperrventil. Das Material der CPC Kupplung ist Polypropylen und der integrierte Dichtring ist aus EPDM. Das Verbindungsstück zum CPC Stecker hat ein Innenmaß von ≈ 11,1 mm. Sie können diese CPC Kupplung mit allen CPC Steckern der PLC12-, PLC- und LC-Serie kombinieren.
520300 - Plattenmontagemutter aus Acetal für PLC, PLC12, LC, APC, EFC und BreakAway
Plattenmontagemutter aus Acetal für CPC Serien Plattenmontagemutter aus Acetal für CPC Kupplungen und CPC-Stecker der Serien PLC, PLC12, LC, APC, EFC, ZLC und BreakAway.
PLC1600412 - CPC Kupplung 6,4 mm Schlauchanschluss, Plattenmontage, ohne Absperrventil
CPC Kupplung mit 6,4 mm Schlauchanschluss zur Plattenmontage Die CPC Kupplung PLC1600412 ist mit einem Schlauchanschluss für 6,4 mm Innendurchmesser konzipiert. Die CPC Kupplung PLC1600412 besitzt kein Absperrventil, ist jedoch mit einer Überwurfmutter zur Plattenmontage ausgestattet. Das Material der CPC Kupplung ist Polypropylen. Das Verbindungsstück zum CPC Stecker, hat ein Innenmaß von ≈ 11,1 mm. Sie können diese CPC Kupplung mit allen CPC Steckern der PLC12-, PLC- und LC- Serie kombinieren.
PLCD2200612 - Stecker 9,5 mm Schlauchanschluss, mit Absperrventil, EPDM-Dichtung
Der Stecker PLCD2200612 mit eine Schlauchanschluss für 9,5 mm Innendurchmesser. Der PLCD2200612 besitzt ein Absperrventil. Das Material des Steckers ist Polypropylen und der Dichtring ist aus EPDM. Das Verbindungsstück zur Kupplung mit dem O-Ring, hat ein Außenmaß von ≈ 11,1 mm. Sie können diesen Stecker mit allen Kupplungen der PLC12-, PLC- und LC- Serie kombinieren.

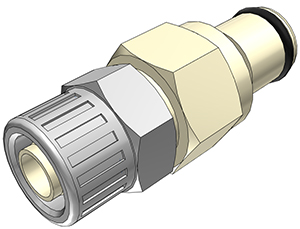

PLC2000612 - CPC Stecker 9,5 mm AD / 6,4 mm ID Klemmringverschraubung, ohne Absperrventil, EPDM-Dichtung
CPC Stecker mit 9,5 mm Außendurchmesser und 6,4 mm Innendurchmesser mit Klemmringverschraubung Der CPC Stecker PLC2000612 hat eine Klemmringverschraubung (9,5 mm Außendurchmesser und 6,4 mm Innendurchmesser). Der PLC2000612 CPC Stecker besitzt kein Absperrventil. Das Material des CPC Steckers ist Polypropylen und der Dichtring ist aus EPDM. Das Verbindungsstück zur CPC Kupplung mit dem O-Ring, hat ein Außenmaß von ≈ 11,1 mm. Sie können diesen CPC Stecker mit allen Kupplungen der PLC12-, PLC- und LC- Serie kombinieren.
731103 / EPDM-Dichtung, O-Ring für PLC, PLC12, LC, APC und NS4
EPDM-Dichtung O-Ring für CPC Kupplung Ersatz-Dichtung aus EPDM für Stecker der Serien PLC, PLC12, LC, APC und NS4

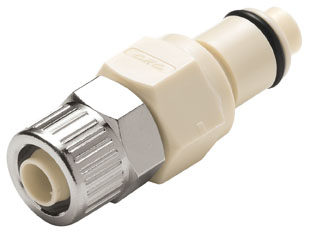

PLCD2000612 - CPC Stecker 9,5 mm AD / 6,4 mm ID Klemmringverschraubung, mit Absperrventil, EPDM-Dichtung
CPC Stecker mit 9,5 mm AD und Klemmringverschraubung Der CPC Stecker PLCD2000612 ist mit einer Klemmringverschraubung (9,5 mm Außendurchmesser und 6,4 mm Innendurchmesser) versehen. Der CPC Stecker PLCD2000612 besitzt ein Absperrventil. Das Material des CPC Steckers ist Polypropylen und der Dichtring ist aus EPDM. Das Verbindungsstück zur CPC Kupplung mit dem O-Ring, hat ein Außenmaß von ≈ 11,1 mm. Sie können diesen CPC Stecker mit allen CPC Kupplungen der PLC12-, PLC- und LC- Serie kombinieren.
PLC1600612 - Kupplung 9,5 mm Schlauchanschluss, Plattenmontage, ohne Absperrventil, EPDM-Dichtung
Die Kupplung PLC1600612 mit eine Schlauchanschluss für 9,5 mm Innendurchmesser. Die PLC1600612 besitzt kein Absperrventil, ist jedoch mit einer Überwurfmutter zur Plattenmontage ausgestattet. Das Material der Kupplung ist Polypropylen. Das Verbindungsstück zum Stecker, hat ein Innenmaß von ≈ 11,1 mm. Sie können diese Kupplung mit allen Steckern der PLC12-, PLC- und LC- Serie kombinieren.
PLCD4200612 - Stecker 9,5 mm Schlauchanschluss, Plattenmontage, mit Absperrventil, EPDM-Dichtung
Der Stecker PLCD4200612 mit eine Schlauchanschluss für 9,5 mm Innendurchmesser. Die PLCD4200612 besitzt ein Absperrventil und eine Überwurfmutter zur Plattenmontage. Das Material des Steckers ist Polypropylen. Das Verbindungsstück mit O-Ring zur Kupplung hat ein Außenmaß von ≈ 11,1 mm. Sie können diesen Stecker mit allen Kupplungen der PLC12-, PLC- und LC- Serie kombinieren.
4808800 - Plattenmontagemutter aus Messing vernickelt für PLC, PLC12, LC, APC, EFC und BreakAway
Plattenmontagemutter aus Messing Plattenmontagemutter aus Messing vernickelt für PLC, PLC12, LC, APC, EFC und BreakAway.
731100 / BUNA-N-Dichtung, O-Ring für PLC, PLC12, LC, APC und NS4
Buna-N Dichtung für CPC Kupplung Buna-N Dichtung für CPC Kupplung. Ersatz-Dichtung aus Buna-N für CPC Stecker der Serien PLC, PLC12, LC, APC und NS4
PLC2200412 - Stecker 6,4 mm Schlauchanschluss, ohne Absperrventil, EPDM-Dichtung
Der Stecker PLC2200412 mit eine Schlauchanschluss für 6,4 mm Innendurchmesser. Der PLC2200412 besitzt kein Absperrventil. Das Material des Steckers ist Polypropylen und der Dichtring ist aus EPDM. Das Verbindungsstück zur Kupplung mit dem O-Ring, hat ein Maß von ≈ 11,1 mm. Sie können diesen Stecker mit allen Kupplungen der PLC12-, PLC- und LC- Serie kombinieren.

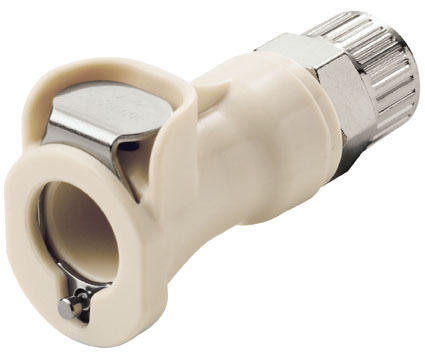

PLCD1300612 - CPC Kupplung 9,5 mm AD / 6,4 mm ID Klemmringverschraubung, mit Absperrventil, EPDM-Dichtung
CPC Kupplung mit 9,5 mm AD und Klemmringverschraubung Diese CPC Kupplung PLCD1300612 ist mit einer Klemmringverschraubung (9,5 mm Außendurchmesser und 6,4 mm Innendurchmesser) ausgestattet. Die CPC Kupplung PLCD1300612 besitzt ein Absperrventil. Das Material der CPC Kupplung ist Polypropylen und der Dichtring ist aus EPDM. Das Verbindungsstück zum CPC Stecker hat ein Innenmaß von ≈ 11,1 mm. Sie können diese CPC Kupplung mit allen CPC Steckern der PLC12-, PLC- und LC- Serie kombinieren.
4807900 - Plattenmontagemutter aus Polysulfon für HFC, PLC-NSF, LC-NSF und APC-NSF
694300 Plattenmontagemutter für CPC | HFC, PLC-NSF, LC-NSF und APC-NSF Plattenmontagemutter aus Polysulfon für CPC Kupplung und Stecker der Serien HFC, PLC-NSF, LC-NSF und APC-NSF. Herstellernummer: 694300
PLC1700612 - CPC Kupplung 9,5 mm Schlauchanschluss, ohne Absperrventil
CPC Kupplung mit 9,5 mm Schlauchanschluss Die CPC Kupplung PLC1700612 ist mit einem Schlauchanschluss für 9,5 mm Innendurchmesser versehen. Die CPC Kupplung PLC1700612 besitzt kein Absperrventil. Das Material der CPC Kupplung ist Polypropylen. Das Verbindungsstück zum CPC Stecker, hat ein Innenmaß von ≈ 11,1 mm. Sie können diese CPC Kupplung mit allen CPC Steckern der PLC12-, PLC- und LC- Serie kombinieren.

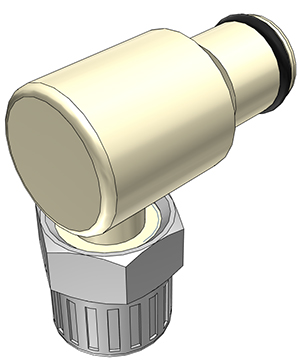

PLC2100612 - CPC Winkelstecker 9,5 mm AD / 6,4 mm ID Klemmringverschraubung, ohne Absperrventil, EPDM-Dichtung
CPC Winkelstecker mit Klemmringverschraubung Der CPC Winkelstecker PLC2100612 ist mit einer Klemmringverschraubung (9,5 mm Außendurchmesser und 6,4 mm Innendurchmesser) versehen. Der CPC Winkelstecker mit Klemmringverschraubung PLC2100612 besitzt ein Absperrventil. Das Material des CPC Winkelsteckers ist Polypropylen und der Dichtring ist aus EPDM gefertigt. Das Verbindungsstück zur CPC Kupplung mit dem O-Ring, hat ein Außenmaß von ≈ 11,1 mm. Sie können diesen CPC Stecker mit allen CPC Kupplungen der PLC12-, PLC- und LC- Serie kombinieren.
PLCD1600412 - Kupplung 6,4 mm Schlauchanschluss, Plattenmontage, mit Absperrventil, EPDM-Dichtung
Die Kupplung PLCD1600412 mit eine Schlauchanschluss für 6,4 mm Innendurchmesser. Die PLCD1600412 besitzt ein Absperrventil, ist jedoch mit einer Überwurfmutter zur Plattenmontage ausgestattet. Das Material der Kupplung ist Polypropylen und der Dichtring ist aus EPDM. Das Verbindungsstück zum Stecker, hat ein Innenmaß von ≈ 11,1 mm. Sie können diese Kupplung mit allen Steckern der PLC12-, PLC- und LC- Serie kombinieren.
PLC2300412 - Stecker 6,4 mm Schlauchanschluss, ohne Absperrventil, EPDM-Dichtung
Der Stecker PLC2300412 mit eine Schlauchanschluss für 6,4 mm Innendurchmesser. Der PLC2300412 besitzt kein Absperrventil. Das Material des Steckers ist Polypropylen und der Dichtring ist aus EPDM. Das Verbindungsstück zur Kupplung mit dem O-Ring, hat ein Maß von ≈ 11,1 mm. Sie können diesen Stecker mit allen Kupplungen der PLC12-, PLC- und LC- Serie kombinieren.
- Betriebsdruck, Temperatur & Werkstoffe
- 6,4 & 9,5 mm sowie weitere Anschlussarten
- Mit oder ohne Absperrventil?
- Kompatibel mit PLC & LC
- Chemische Beständigkeit & Gamma-Sterilisation
- Inline-, Winkel- & Plattenmontage
- PLC oder PLC12?
- Typische Anwendungen
- Häufige Fragen zur PLC12-Serie
Betriebsdruck, Betriebstemperatur & Werkstoffe der PLC12-Serie
Für die technische Auswahl einer CPC PLC12 Schnellkupplung spielen insbesondere Druck, Temperatur, Werkstoff und Dichtung eine entscheidende Rolle.
Betriebsdruck: Vakuum bis 8,3 bar (120 psi)
Betriebstemperatur: 0 °C bis +71 °C / 32 °F bis 160 °F
Werkstoffe der PLC12-Serie:
- Hauptkomponenten und Ventil: Polypropylen
- Entriegelungstaste: Edelstahl
- Ventilfeder: Edelstahl 316
- Feder der Entriegelungstaste und Stift: Edelstahl
- O-Ringe: EPDM
Die Kombination aus Polypropylen und EPDM unterscheidet die PLC12 deutlich von der PLC-Standardserie aus Acetal mit Buna-N-Dichtung.
Bitte beachten: Druck, Temperatur, Medium, Chemikalien und Einsatzumgebung beeinflussen die Leistungsfähigkeit einer Schnellkupplung. Für die konkrete Anwendung müssen deshalb die vollständigen Betriebsbedingungen und die Medienverträglichkeit der gewählten Komponenten geprüft werden.
PLC12 Schnellkupplungen für 6,4 und 9,5 mm Schlauch
Die PLC12-Serie ist für eine 1/4"-Flow-Schnittstelle ausgelegt und bietet insbesondere Schlauchanschlüsse für 6,4 mm (1/4") und 9,5 mm (3/8") Innendurchmesser.
6,4 mm Schlauchanschluss
Für kleinere Fluidleitungen finden Sie sowohl Stecker als auch Kupplungen mit 6,4-mm-Schlauchtülle. Diese Varianten stehen je nach Artikel mit oder ohne Absperrventil sowie als Inline- oder Plattenmontageausführung zur Verfügung.
9,5 mm Schlauchanschluss
Für größere Leitungen innerhalb der PLC12-Plattform sind 9,5-mm- beziehungsweise 3/8"-Schlauchanschlüsse erhältlich. Auch hier stehen verschiedene Ventil- und Montagevarianten zur Auswahl.
Bei klassischen Schlauchtüllen ist der Innendurchmesser des verwendeten Schlauches für die Auswahl maßgeblich.
PLC12 mit NPT-Gewinde
Neben Schlauchtüllen finden Sie CPC PLC12 Komponenten mit Gewindeanschluss. Im Sortiment befindet sich beispielsweise der PLCD2400412 mit 1/4"-NPT-Außengewinde, Absperrventil und EPDM-Dichtung.
Damit kann eine Schnellkupplungsseite direkt in einen entsprechenden Geräte-, Ventil- oder Verteileranschluss eingeschraubt werden.
NPT ist ein konisches Rohrgewinde. Bei der Montage müssen Gewindenorm, Gegenstück und die vorgesehene Abdichtungsmethode berücksichtigt werden.
Klemmringverschraubungen für definierte Leitungsabmessungen
Die PLC12-Serie bietet außerdem Varianten mit Klemmringverschraubung. Im aktuellen Sortiment finden Sie beispielsweise Kombinationen für 9,5 mm Außendurchmesser und 6,4 mm Innendurchmesser.
Diese Anschlussart eignet sich, wenn eine entsprechend dimensionierte Leitung ohne klassische Schlauchtülle direkt mit der Schnellkupplung verbunden werden soll.
Je nach Artikel sind Kupplungen, gerade Stecker und Winkelstecker mit Klemmringanschluss verfügbar.
PLC12 mit oder ohne Absperrventil
Die CPC PLC12-Serie ist sowohl in nicht absperrenden als auch absperrenden Ausführungen erhältlich.
Ohne Absperrventil
Bei einer nicht absperrenden Ausführung bleibt der Leitungsweg nach dem Trennen grundsätzlich offen. Diese Variante ist sinnvoll, wenn beim Entkuppeln keine automatische Unterbrechung des Mediums erforderlich ist.
Mit Absperrventil
Ausführungen mit integriertem Ventil schließen den Durchfluss auf der jeweiligen Seite, sobald die Verbindung getrennt wird.
Dadurch lassen sich unterschiedliche Systemkonfigurationen realisieren:
- Kupplung ohne Ventil + Stecker ohne Ventil
- Kupplung mit Ventil + Stecker ohne Ventil
- Kupplung mit Ventil + Stecker mit Ventil
Welche Kombination geeignet ist, hängt davon ab, ob das Medium beim Trennen auf keiner, einer oder beiden Seiten automatisch abgesperrt werden soll.
PLC12 mit PLC und LC kombinieren
Ein wichtiger Vorteil der PLC12-Serie ist ihre Kompatibilität mit passenden CPC Komponenten der PLC- und LC-Serie.
Dadurch können Polypropylen-Komponenten der PLC12 beispielsweise mit:
kombiniert werden.
Damit lassen sich unterschiedliche Werkstoffe und Anschlussarten innerhalb einer kompatiblen Kupplungsplattform miteinander verbinden.
Wichtig: Bei gemischten Verbindungen müssen die technischen Daten aller Einzelkomponenten berücksichtigt werden. Das Gesamtsystem darf nur innerhalb der Druck-, Temperatur- und Mediengrenzen der jeweils am stärksten begrenzenden Komponente betrieben werden.
Polypropylen & EPDM für chemisch anspruchsvollere Anwendungen
Die Hauptkomponenten der PLC12-Serie bestehen aus Polypropylen. Dieser technische Kunststoff wird aufgrund seiner Beständigkeit gegenüber zahlreichen Medien häufig für chemisch anspruchsvollere Fluidanwendungen eingesetzt.
Die Standardausführung verwendet zusätzlich EPDM-O-Ringe. Diese Kombination unterscheidet die PLC12 von der Acetal-/Buna-N-Ausführung der normalen PLC-Serie.
Die tatsächliche Medienverträglichkeit muss trotzdem immer anhand des verwendeten Mediums, der Konzentration, Temperatur und weiteren Betriebsbedingungen geprüft werden.
Gamma-sterilisierbare CPC Schnellkupplung
Die PLC12-Serie ist für Gamma-Sterilisation ausgelegt. CPC nennt für die Produktfamilie eine Bestrahlung bis 50 kGy.
Dadurch kann die Serie für Anwendungen interessant sein, bei denen sterilisierbare Fluidkomponenten benötigt werden.
Die Möglichkeit zur Gamma-Sterilisation stellt jedoch keine pauschale medizinische, pharmazeutische oder sonstige regulatorische Zulassung dar. Für regulierte Anwendungen müssen die Anforderungen und Freigaben des konkreten Gesamtsystems separat geprüft werden.
Inline-, Winkel- und Plattenmontage-Ausführungen
Die PLC12-Serie bietet unterschiedliche Bauformen für verschiedene Einbausituationen.
Inline-Verbindungen
Bei klassischen Inline-Komponenten sitzen Stecker und Kupplung frei innerhalb der Leitung. Diese Variante eignet sich beispielsweise für flexible Schlauchsysteme und mobile Gerätebaugruppen.
Plattenmontage
Plattenmontage-Ausführungen können fest in Gerätewänden, Frontplatten oder Gehäusen installiert werden. Dadurch entsteht eine klar definierte Schnittstelle zwischen interner und externer Fluidleitung.
Im Sortiment stehen entsprechende Plattenmontage-Kupplungen und -Stecker unter anderem für 6,4- und 9,5-mm-Schlauchanschlüsse sowie mit Klemmringverschraubung zur Verfügung.
Winkelstecker
Gewinkelte Stecker ermöglichen eine Umlenkung der Leitung unmittelbar an der Kupplungsstelle. Das kann bei begrenztem Bauraum oder einer seitlichen Leitungsführung Vorteile bieten.
Weniger zusätzliche Übergänge durch integrierte Anschlüsse
Viele PLC12 Komponenten besitzen den benötigten Schlauch-, Gewinde- oder Klemmringanschluss direkt am Kupplungsgehäuse.
Dadurch werden weniger zusätzliche Adapter benötigt. Das ermöglicht kompaktere Baugruppen, eine schnellere Montage und weniger potenzielle Verbindungsstellen innerhalb des Fluidsystems.
PLC oder PLC12 – worin liegt der Unterschied?
PLC und PLC12 besitzen eine kompatible Kupplungsschnittstelle und decken ähnliche Anschlussgrößen ab. Der entscheidende Unterschied liegt vor allem bei Werkstoffen, Dichtung und Temperaturbereich.
| Serie | Hauptwerkstoff | Standard-Dichtung | Betriebsdruck | Betriebstemperatur |
|---|---|---|---|---|
| PLC | Acetal | Buna-N | Vakuum bis 8,3 bar | -40 bis +82 °C |
| PLC12 | Polypropylen | EPDM | Vakuum bis 8,3 bar | 0 bis +71 °C |
PLC ist die vielseitige Standardserie aus Acetal und bietet einen größeren Temperaturbereich nach unten.
PLC12 eignet sich insbesondere dann, wenn Polypropylen und EPDM aufgrund der Medien- oder Prozessanforderungen bevorzugt werden oder eine gamma-sterilisierbare Kupplung benötigt wird.
Da beide Serien kompatibel sind, können passende Komponenten bei technisch geeigneter Auslegung auch miteinander kombiniert werden.
Typische Anwendungen der CPC PLC12-Serie
Die Kombination aus Polypropylen, EPDM, kompakter 1/4"-Kupplungsschnittstelle und verschiedenen Anschlüssen macht die PLC12 für zahlreiche technische Fluidanwendungen interessant.
Typische Einsatzbereiche sind beispielsweise:
- Batteriebefüllsysteme
- Desinfektionsmittelsysteme
- Tintenstrahldrucker
- Dosierpumpen
- chemische Verarbeitung
- Halbleiterindustrie
- Geräte- und Apparatebau
- Labor- und Analysetechnik
- OEM-Fluidsysteme
- sterilisierbare Leitungssysteme
Für die konkrete Anwendung müssen Medium, Konzentration, Druck, Temperatur, Werkstoffe und eventuell erforderliche regulatorische Freigaben geprüft werden.
Weitere CPC Schnellkupplungsserien
- CPC Schnellkupplungen im Überblick
- CPC PLC-Serie – kompatible Acetal-Ausführung
- CPC LC-Serie – kompatible Metallausführung
- CPC PMC12-Serie – kleinere Polypropylen-Baureihe
- CPC NS4-Serie
- CPC EFC12-Serie
- CPC Colder Products
Viele CPC PLC12 Kupplungen, Stecker und Ersatzteile können Sie im Schellen-Shop auch in kleinen Stückzahlen direkt bestellen. Bei Fragen zu Schlauchanschluss, Polypropylen, EPDM, Absperrventil, Gewinde, Klemmringverschraubung oder Serienkompatibilität unterstützen wir Sie gerne bei der technischen Auswahl.
Häufige Fragen zur CPC PLC12-Serie
Was ist die CPC PLC12-Serie?
Die PLC12 ist eine CPC Schnellkupplungsserie mit 1/4"-Flow-Schnittstelle. Hauptkomponenten und Ventil bestehen aus Polypropylen und die Standardausführung verwendet EPDM-O-Ringe.
Wie hoch ist der Betriebsdruck der PLC12-Serie?
Der Betriebsdruck reicht von Vakuum bis 8,3 bar beziehungsweise 120 psi.
Welche Betriebstemperatur ist zulässig?
Die PLC12-Serie ist für einen Temperaturbereich von 0 °C bis +71 °C beziehungsweise 32 °F bis 160 °F spezifiziert.
Aus welchen Materialien besteht die PLC12-Serie?
Hauptkomponenten und Ventil bestehen aus Polypropylen. Die Entriegelungstaste besteht aus Edelstahl, die Ventilfeder aus Edelstahl 316 und die Standard-O-Ringe aus EPDM.
Welche Schlauchgrößen gibt es bei PLC12?
Die Serie ist insbesondere für 6,4 mm beziehungsweise 1/4" und 9,5 mm beziehungsweise 3/8" Schlauchinnendurchmesser ausgelegt.
Gibt es PLC12 mit Absperrventil?
Ja. Stecker und Kupplungen sind je nach Ausführung mit oder ohne Absperrventil erhältlich. Bei absperrenden Varianten wird der Durchfluss beim Trennen auf der jeweiligen Seite geschlossen.
Ist PLC12 mit PLC kompatibel?
Ja. Passende PLC12 Stecker und Kupplungen können mit Komponenten der PLC-Serie verbunden werden.
Ist PLC12 mit LC kompatibel?
Ja. Die PLC12-Serie ist auch mit entsprechenden Komponenten der LC-Serie kompatibel.
Was ist der Unterschied zwischen PLC und PLC12?
PLC verwendet in der Standardausführung Acetal und Buna-N bei einem Temperaturbereich von -40 bis +82 °C. PLC12 verwendet Polypropylen und EPDM und ist für 0 bis +71 °C spezifiziert.
Kann PLC12 gamma-sterilisiert werden?
Ja. Die PLC12-Serie ist für Gamma-Sterilisation ausgelegt. CPC gibt für die Produktfamilie eine Bestrahlung bis 50 kGy an. Die Eignung für eine konkrete regulierte Anwendung muss dennoch separat geprüft werden.
Welche Anschlussarten gibt es?
Je nach Ausführung stehen Schlauchtüllen, NPT-Gewinde, Klemmringverschraubungen sowie Inline-, Winkel- und Plattenmontagevarianten zur Verfügung.
