CPC PMC12 Schnellkupplungen aus Polypropylen
Die CPC PMC12-Serie ist eine kompakte Schnellkupplungsbaureihe mit 1/8" Nennweite für Fluid- und Gasanwendungen. Hauptkomponenten und Ventil bestehen aus Polypropylen, die Standardausführungen verwenden EPDM-O-Ringe. Dadurch eignet sich die Serie besonders für Anwendungen, bei denen neben einer kompakten Bauform auch eine erhöhte chemische Beständigkeit gefragt ist.
Im Schellen-Shop finden Sie PMC12 Schnellkupplungen mit unterschiedlichen Schlauch-, Gewinde-, Labor- und Klemmringanschlüssen sowie Varianten mit und ohne Absperrventil. Die Serie ist außerdem mit passenden Kupplungs- und Steckerteilen der CPC PMC- und MC-Serie kombinierbar.

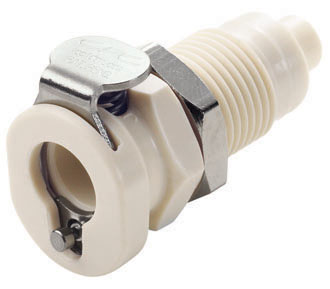

PMCD160112 - CPC Kupplung 1,6 mm Schlauchanschluss, Plattenmontage, mit Absperrventil, EPDM-Dichtung
- Absperrung: mit
- Material: Polypropylen (PP)
- Schlauchanschluss: 1,6 mm
- Serie: PMC12
CPC Kupplung mit Schlauchanschluss zur Plattenmontage Die CPC Kupplung PMCD160112 hat einen Schlauchanschluss für 1,6 mm Innendurchmesser. Die PMCD160112 besitzt ein Absperrventil, ist jedoch mit einer Überwurfmutter zur Plattenmontage ausgestattet. Das Material der CPC Kupplung für die Plattenmonatge ist Polypropylenund der Dichtring ist aus EPDM. Das Verbindungsstück zum CPC Stecker, hat ein Innenmaß von ≈ 7,9 mm. Sie können diese CPC Kupplung mit allen CPC Steckern der PMC-, PMC12- und MC- Serie kombinieren.
PMCD100212BSPT - CPC Kupplung 1/8" BSPT Außengewinde, mit Absperrventil, EPDM-Dichtung
- Absperrung: mit
- Außengewinde: R 1/8" (BSPT)
- Material: Polypropylen (PP)
- Serie: PMC12
PMCD100212BSPT – CPC Kupplung 1/8" BSPT Außengewinde mit Absperrventil und EPDM-Dichtung Die CPC Kupplung PMCD100212BSPT aus der PMC12-Serie ist eine kompakte Schnellkupplung aus Polypropylen mit 1/8" BSPT-Außengewinde. Das integrierte Absperrventil verschließt die Kupplungsseite beim Trennen von einem kompatiblen CPC Stecker automatisch. Als Dichtungswerkstoff kommt EPDM zum Einsatz. Die Kupplung ist für einen Betriebsbereich von Vakuum bis 8,3 bar und Temperaturen von 0 °C bis +71 °C ausgelegt. Zusätzlich ist die PMC12-Ausführung für eine Gamma-Bestrahlung bis 50 kGy geeignet. Technische Daten der PMCD100212BSPT Merkmal Ausführung Hersteller CPC – Colder Products Company Serie PMC12 Artikelnummer PMCD100212BSPT Produkttyp Kupplung Anschluss 1/8" BSPT Außengewinde Absperrventil Ja Werkstoff Polypropylen Dichtung EPDM Verbindungsmaß zum Stecker ca. 7,9 mm Max. Betriebsdruck Vakuum bis 8,3 bar Betriebstemperatur 0 °C bis +71 °C Gamma-Bestrahlung bis 50 kGy 1/8" BSPT-Außengewinde für den direkten Anschluss Die PMCD100212BSPT verfügt über ein 1/8" BSPT-Außengewinde und kann direkt in einen passenden Innengewindeanschluss eingeschraubt werden. Dadurch lässt sich die CPC Schnellkupplung kompakt in Fluidleitungen, Geräte, Baugruppen oder Anschlussblöcke integrieren. Das konische BSPT-Gewinde ist insbesondere für technische Rohr- und Fluidsysteme vorgesehen, bei denen eine feste Gewindeverbindung mit einer lösbaren Schnellkupplung kombiniert werden soll. Mit integriertem Absperrventil Die Kupplung besitzt ein integriertes Absperrventil. Beim Entkuppeln von einem passenden CPC Stecker wird die Kupplungsseite automatisch verschlossen. Diese Funktion ist besonders für Anwendungen interessant, bei denen Leitungen regelmäßig verbunden und getrennt werden und der Durchfluss beim Entkuppeln auf der Kupplungsseite unterbrochen werden soll. Polypropylen mit EPDM-Dichtung Die Hauptkomponenten der PMC12-Kupplung bestehen aus Polypropylen. Als Dichtung wird EPDM eingesetzt. Diese Materialkombination erweitert die Einsatzmöglichkeiten insbesondere bei Anwendungen, bei denen die chemische Verträglichkeit der verwendeten Werkstoffe eine wichtige Rolle spielt. Vor dem Einsatz sollten das verwendete Medium sowie Druck, Temperatur und die chemische Verträglichkeit mit Polypropylen und EPDM geprüft werden. Für Gamma-Bestrahlung bis 50 kGy geeignet Die PMC12-Serie ist für eine Gamma-Bestrahlung bis 50 kGy ausgelegt. Damit eignet sich die PMCD100212BSPT auch für Anwendungen, bei denen Komponenten im Rahmen des jeweiligen Prozesses einer entsprechenden Gamma-Bestrahlung ausgesetzt werden. Die konkrete Eignung für eine Anwendung ist immer unter Berücksichtigung des gesamten Systems und der jeweiligen Prozessbedingungen zu bewerten. Kompatibel mit PMC-, PMC12- und MC-Steckern Die PMCD100212BSPT lässt sich mit kompatiblen CPC Steckern der Serien PMC, PMC12 und MC kombinieren. Das Verbindungsstück zum Stecker besitzt ein Maß von ungefähr 7,9 mm. Dadurch stehen zahlreiche Steckerbauformen mit unterschiedlichen Schlauch-, Gewinde- und Montageanschlüssen zur Verfügung, die innerhalb des kompatiblen CPC Systems kombiniert werden können. Technische Eigenschaften im Überblick Hersteller: CPC – Colder Products Company Serie: PMC12 Artikelnummer: PMCD100212BSPT Ausführung: Kupplung Anschluss: 1/8" BSPT Außengewinde Absperrventil: vorhanden Material: Polypropylen Dichtungswerkstoff: EPDM Verbindungsmaß: ca. 7,9 mm Betriebsdruck: Vakuum bis 8,3 bar Betriebstemperatur: 0 °C bis +71 °C Gamma-Bestrahlung: bis 50 kGy Kompatible Steckerserien: PMC, PMC12 und MC Weitere CPC Kupplungen der PMC12-Serie Weitere Kupplungen, Stecker und Anschlussvarianten finden Sie in unserer Kategorie CPC PMC12-Serie. Das komplette Sortiment an Schnellkupplungen von Colder Products Company finden Sie unter CPC Kupplungen. Weitere Kupplungen und Verbinder für Schlauch- und Fluidleitungen finden Sie außerdem im Bereich Schlauchverbindung.
3520800 - CPC Plattenmontage Mutter für PMC, PMC12 und MC aus Polypropylen
- Material: Polypropylen (PP)
- Serie: MC, PMC, PMC12
3520800 – CPC Plattenmontage-Mutter für PMC, PMC12 und MC aus Polypropylen Die CPC Plattenmontage-Mutter 3520800 ist ein Zubehörteil zur Befestigung entsprechender Plattenmontage-Ausführungen aus den CPC Serien PMC, PMC12 und MC. Die Mutter wird auf das Gewinde der jeweiligen Panel-Mount-Komponente geschraubt und dient dazu, Kupplung oder Stecker sicher an einer geeigneten Montageplatte beziehungsweise Gehäusewand zu fixieren. Die 3520800 besteht aus Polypropylen (PP) und bietet damit eine leichte Kunststoffalternative zu Plattenmontage-Muttern aus Metall oder anderen Werkstoffen. Technische Daten der CPC 3520800 Merkmal Ausführung Hersteller CPC – Colder Products Company Artikelnummer 3520800 Produkttyp Plattenmontage-Mutter / Panel Nut Material Polypropylen (PP) Geeignet für entsprechende Plattenmontage-Ausführungen der Serien PMC, PMC12 und MC Funktion Fixierung von Panel-Mount-Komponenten an einer Montageplatte oder Gehäusewand Zur Befestigung von CPC Plattenmontage-Komponenten Bei einer Plattenmontage wird die dafür vorgesehene CPC Kupplung beziehungsweise der Stecker durch eine geeignete Bohrung in einer Montageplatte oder Gehäusewand geführt. Die Plattenmontage-Mutter wird anschließend auf das vorhandene Montagegewinde geschraubt und fixiert die Komponente an der vorgesehenen Position. Dadurch entsteht ein fest installierter Kupplungs- oder Steckanschluss, während die eigentliche Schnellkupplungsseite von außen gut zugänglich bleibt. Passend für PMC, PMC12 und MC Die CPC 3520800 kann bei kompatiblen Plattenmontage-Ausführungen der Serien PMC, PMC12 und MC eingesetzt werden. Dadurch lässt sich die gleiche Polypropylen-Mutter für unterschiedliche CPC Schnellkupplungsserien verwenden, sofern die jeweilige Komponente für dieses Panel-Mount-Zubehör vorgesehen ist. Vor der Bestellung sollte daher immer die Artikelnummer beziehungsweise die Anschluss- und Montageausführung der vorhandenen CPC Komponente geprüft werden. Plattenmontage-Mutter aus Polypropylen Die 3520800 wird aus Polypropylen gefertigt. Gegenüber einer Metallmutter bietet die Kunststoffausführung insbesondere ein geringes Gewicht und ergänzt entsprechende Kunststoff-Schnellkupplungssysteme. Welche Materialausführung für eine konkrete Anwendung am besten geeignet ist, hängt von der verwendeten Kupplung, den Umgebungsbedingungen sowie den mechanischen und chemischen Anforderungen des Systems ab. Typische Einsatzmöglichkeiten Die Plattenmontage-Mutter wird überall dort eingesetzt, wo eine CPC Kupplung oder ein CPC Stecker fest in einer Geräte- oder Gehäusewand montiert werden soll. Typische Einsatzbereiche sind beispielsweise: Maschinen- und Anlagenbau Fluidtechnik Analyse- und Labortechnik Gerätebau Dosier- und Versorgungssysteme kompakte Schlauch- und Flüssigkeitssysteme Technische Eigenschaften im Überblick Hersteller: CPC – Colder Products Company Artikelnummer: 3520800 Ausführung: Plattenmontage-Mutter / Panel Nut Material: Polypropylen (PP) Kompatibilität: passende Panel-Mount-Komponenten aus PMC, PMC12 und MC Anwendung: Befestigung einer CPC Kupplung oder eines CPC Steckers an einer Montageplatte Weitere CPC Komponenten und Zubehör Passende Kupplungen und Stecker finden Sie in unserer Kategorie CPC PMC-Serie sowie unter CPC PMC12-Serie und CPC MC-Serie. Das komplette Sortiment von Colder Products Company finden Sie unter CPC Kupplungen und Zubehör. Weitere Lösungen für Schlauch- und Fluidverbindungen finden Sie außerdem im Bereich Schlauchverbindung.

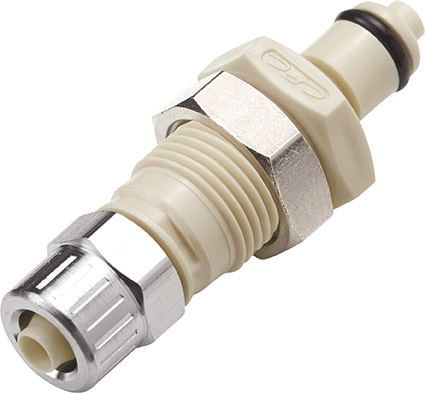

PMCD400412 - CPC Stecker 6,4 mm AD / 4,3 mm ID Klemmringverschraubung, mit Absperrventil
- Absperrung: mit
- Klemmringverschraubung: 6,4 mm AD / 4,3 mm ID
- Material: Polypropylen (PP)
- Serie: PMC12
PMCD400412 | CPC Stecker mit 6,4 mm AD und 4,3 mm ID mit Klemmringverschraubung, zur Plattenmontage Der CPC Stecker PMCD400412 mit einer Klemmringverschraubung (6,4 mm Außendurchmesser und 4,3 mm Innendurchmesser). Die PMCD4004 besitzt ein Absperrventil und eine Überwurfmutter und ist zur Plattenmontage geeignet. Das Material des CPC Steckers ist Polypropylen und der Dichtring ist aus EPDM. Das Verbindungsstück mit O-Ring zur CPC Kupplung hat ein Außenmaß von ≈ 7,9 mm. Sie können diesen CPC Stecker mit allen CPC Kupplungen der PMC-, PMC12- und MC- Serie kombinieren.

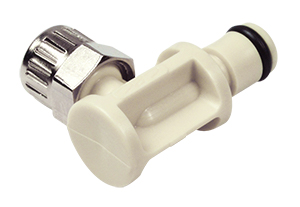

PMC210412 - CPC Winkelstecker 6,4 mm AD / 4,3 mm ID Klemmringverschraubung, ohne Absperrventil, EPDM
- Absperrung: ohne
- Klemmringverschraubung: 6,4 mm AD / 4,3 mm ID
- Material: Polypropylen (PP)
- Serie: PMC12
CPC Winkelstecker mit Klemmringverschraubung Der Winkelstecker PMC210412 hat eine Klemmringverschraubung (6,4 mm Außendurchmesser und 4,3 mm Innendurchmesser). Der PMC210412 besitzt kein Absperrventil. Das Material des Winkelsteckers ist Polypropylen und der Dichtring ist aus EPDM. Das Verbindungsstück zur Kupplung mit dem O-Ring, hat ein Maß von ≈ 7,9 mm. Sie können diesen Winkelstecker mit allen Kupplungen der PMC-, PMC12- und MC- Serie kombinieren.
730803 / EPDM-Dichtung, O-Ring für PMC, PMC12 und MC
- Serie: MC, PMC, PMC12
- Dichtung*: EPDM
EPDM-Dichtung O-Ring für PMC, PMC12 und MC Ersatz-Dichtung aus EPDM für CPC Stecker der Serien PMC, PMC12 und MC.
PMC32 - Staubkappe für CPC Stecker der PMC-, PMC12- und MC-Serie
- Material: Acetal
- Serie: MC, PMC, PMC12
PMC32 – Staubkappe für CPC Stecker der PMC-, PMC12- und MC-Serie Die PMC32 Staubkappe ist ein passendes Zubehör für CPC Stecker der Serien PMC, PMC12 und MC. Sie schützt ungenutzte CPC Stecker und Winkelstecker vor Staub, Schmutz und anderen Verunreinigungen und unterstützt damit eine saubere Lagerung, Wartung und Handhabung von CPC Kupplungssystemen. Die Staubschutzkappe besteht aus robustem Acetal und ist in Orange ausgeführt. Mit einem Temperaturbereich von -40 bis +82 °C eignet sich die PMC32 für zahlreiche Anwendungen im Geräte- und Apparatebau, Maschinen- und Anlagenbau, in der Fluidtechnik sowie in Labor-, Analyse- und Versorgungssystemen. Staubschutz für CPC Stecker und Winkelstecker Offene CPC Stecker können während Lagerung, Transport, Wartung oder Stillstandszeiten Staub und Schmutz ausgesetzt sein. Die PMC32 Staubkappe wird auf den entsprechenden Stecker aufgesetzt und schützt den Anschlussbereich während der Nichtbenutzung. Dies ist insbesondere bei Anwendungen sinnvoll, bei denen medienführende Leitungssysteme regelmäßig getrennt werden und die Anschlussbereiche zwischen den Einsätzen möglichst sauber gehalten werden sollen. Geeignet für CPC PMC, PMC12 und MC Die PMC32 Staubschutzkappe ist für Stecker aus mehreren CPC Serien geeignet: CPC PMC-Serie CPC PMC12-Serie CPC MC-Serie Damit eignet sich die Staubkappe als Zubehör für verschiedene CPC Steckverbindungen innerhalb dieser Produktserien. Für gerade Stecker und Winkelstecker Die PMC32 Staubkappe kann zum Schutz geeigneter gerader CPC Stecker sowie entsprechender Winkelstecker verwendet werden. Damit ist sie flexibel innerhalb verschiedener Leitungskonzepte einsetzbar. Gerade bei Geräten und Maschinen mit mehreren lösbaren Anschlüssen kann die Staubkappe dabei helfen, nicht angeschlossene Steckverbindungen klar abzudecken und vor Verschmutzung zu schützen. Acetal in auffälliger orangefarbener Ausführung Die Staubschutzkappe besteht aus Acetal. Der technische Kunststoff eignet sich für kompakte Zubehörkomponenten innerhalb von Fluid- und Schnellkupplungssystemen. Die orange Farbe sorgt für eine gute visuelle Erkennbarkeit. Dies kann beispielsweise bei Wartungsarbeiten, in Maschinen, Geräten oder bei der Lagerung von Baugruppen hilfreich sein. Temperaturbereich von -40 bis +82 °C Die PMC32 ist für einen Temperaturbereich von -40 bis +82 °C angegeben. Dadurch lässt sich die Staubkappe unter unterschiedlichen Umgebungsbedingungen einsetzen. Typische Einsatzbereiche finden sich unter anderem im Maschinen- und Gerätebau, in Labor- und Analysesystemen sowie bei mobilen oder stationären Fluidversorgungssystemen. Technische Daten der CPC PMC32 Staubkappe Artikel: PMC32 Ausführung: Staubkappe / Staubschutzkappe Geeignet für: CPC Stecker und Winkelstecker Kompatible Serien: PMC, PMC12 und MC Material: Acetal Farbe: Orange Druckbereich: bis 8,3 bar Temperaturbereich: -40 bis +82 °C Funktion: Schutz des Steckers vor Staub und Schmutz Für Gerätebau, Maschinenbau und Fluidtechnik Die PMC32 Staubkappe eignet sich insbesondere für Anwender, die CPC Steckverbindungen regelmäßig trennen oder zeitweise ungenutzt lassen. Typische Einsatzbereiche sind: Geräte- und Apparatebau Maschinen- und Anlagenbau Fluid- und Pumpentechnik Labor- und Analysetechnik Medizintechnik Wasseraufbereitung und Filtration Dosier- und Versorgungssysteme OEM-Geräte und Serienprodukte Wartung und Instandhaltung Reparatur- und Servicebetriebe Praktisch bei Wartung, Lagerung und Transport Bei Wartungs- oder Reparaturarbeiten werden CPC Verbindungen häufig getrennt. Die PMC32 kann den freiliegenden Stecker während dieser Zeit abdecken und vor Verschmutzungen schützen. Auch beim Transport oder der Lagerung von Geräten, Schlauchleitungen und Baugruppen ist eine Staubschutzkappe sinnvoll, wenn Stecker zeitweise nicht mit einer Kupplung verbunden sind. PMC31 und PMC32 – Staubschutz für beide Kupplungsseiten Während der PMC32 zum Schutz der CPC Stecker vorgesehen ist, kann auf der gegenüberliegenden Kupplungsseite ein entsprechender Staubstecker eingesetzt werden. Dadurch lassen sich beide getrennten Seiten eines CPC Kupplungssystems während Stillstand, Lagerung oder Wartung vor Staub und Schmutz schützen. CPC Kupplungen und weiteres Zubehör Weitere Kupplungen, Stecker und Zubehörteile finden Sie in unserer Kategorie CPC Kupplungen und Schnellkupplungen. Weitere Lösungen zum Verbinden und Trennen medienführender Leitungen finden Sie außerdem in unserer Kategorie Schlauchverbindungen und Schlauchverbinder. Hinweis: Vor der Verwendung sollte geprüft werden, ob die PMC32 für den eingesetzten CPC Stecker und die jeweilige Serie geeignet ist. Die Staubkappe dient in erster Linie zum Schutz des Anschlusses vor Staub und Schmutz.
100901 - Plattenmontage-Mutter für PMC, PMC12 und MC, Edelstahl V4A (1.4401)
- Material: Edelstahl V4A
- Serie: MC, PMC, PMC12
Plattenmontage Mutter für PMC, PMC12 und MC aus Edelstahl Plattenmontage Mutter für CPC Kupplung und CPC-Stecker der Serien PMC, PMC12 und MC.

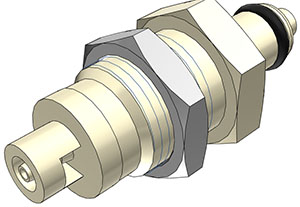

PMCD420112 - CPC Stecker 1,6 mm Schlauchanschluss, Plattenmontage, mit Absperrventil, EPDM-Dichtung
- Absperrung: mit
- Material: Polypropylen (PP)
- Schlauchanschluss: 1,6 mm
- Serie: PMC12
CPC Stecker mit 1,6 mm Schlauchanschluss zur Plattenmontage Der CPC Stecker PMCD420112 hat einen Schlauchanschluss für 1,6 mm Innendurchmesser. Die PMCD420112 besitzt ein Absperrventil und eine Überwurfmutter und ist zur Plattenmontage geeignet. Das Material des CPC Steckers ist Polypropylen und der Dichtring ist aus EPDM gefertigt. Das Verbindungsstück mit O-Ring zur Kupplung hat ein Außenmaß von ≈ 7,9 mm. Sie können diesen Stecker mit allen Kupplungen der PMC-, PMC12- und MC- Serie kombinieren.

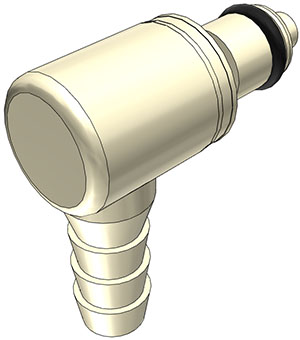

PMCD230412 - Stecker 6,4 mm Schlauchanschluss, mit Absperrventil, EPDM-Dichtung
- Absperrung: mit
- Material: Polypropylen (PP)
- Schlauchanschluss: 6,4 mm
- Serie: PMC12
Der Winkelstecker PMCD230412 mit eine Schlauchanschluss für 6,4 mm Innendurchmesser. Der PMCD230412 besitzt ein Absperrventil. Das Material des Steckers ist Polypropylenund der Dichtring ist aus EPDM. Das Verbindungsstück zur Kupplung mit dem O-Ring, hat ein Maß von ≈ 7,9 mm. Sie können diesen Stecker mit allen Kupplungen der PMC-, PMC12- und MC- Serie kombinieren.

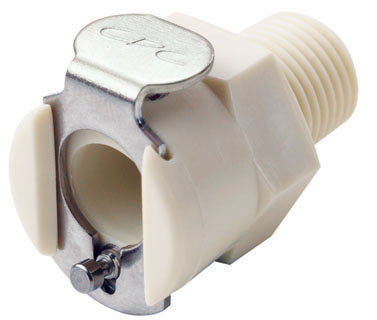

PMC100212 - CPC Kupplung 1/8" NPT Außengewinde, ohne Absperrventil
- Absperrung: ohne
- Gewinde: 1/8" NPT
- Material: Polypropylen (PP)
- Serie: PMC12
CPC Kupplung mit 1/8" NPT Außengewinde, ohne Absperrventil Die CPC Kupplung PMC100212 hat ein 1/8" NPT Außengewinde. Die PMC100212 besitzt kein Absperrventil. Das Material der Kupplung ist Polypropylen. Das Verbindungsstück zum Stecker hat ein Innenmaß von ≈ 7,9 mm. Sie können diese Kupplung mit allen Steckern der PMC-, PMC12- und MC- Serie kombinieren.
PMC18042812 - CPC Kupplung 1/4-28 Flat Bottom, Plattenmontage, ohne Absperrventil
- Absperrung: ohne
- Material: Polypropylen (PP)
- Serie: PMC12
CPC Kupplung mit 1/4-28 Flat Bottom Laborverschraubung Die CPC Kupplung PMC18042812 mit einem 1/4 -28 Flat Bottom Port. Die PMC18042812 besitzt kein Absperrventil. Das Material der Kupplung mit Laborverschraubung ist Polypropylen. Das Verbindungsstück zum Stecker, hat ein Innenmaß von ≈ 7,9 mm. Sie können diese Kupplung mit allen Steckern der PMC-, PMC12- und MC- Serie kombinieren.

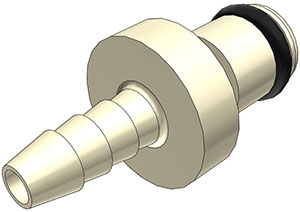

PMC220212 - Stecker 3,2 mm Schlauchanschluss, ohne Absperrventil, EPDM-Dichtung
- Absperrung: ohne
- Material: Polypropylen (PP)
- Schlauchanschluss: 3,2 mm
- Serie: PMC12
Der Stecker PMC220212 mit eine Schlauchanschluss für 3,2 mm Innendurchmesser. Der PMC220212 besitzt kein Absperrventil. Das Material des Steckers ist Polypropylen und der Dichtring ist aus EPDM. Das Verbindungsstück zur Kupplung mit dem O-Ring, hat ein Maß von ≈ 7,9 mm. Sie können diesen Stecker mit allen Kupplungen der PMC-, PMC12- und MC- Serie kombinieren.
PMCD100412BSPT - CPC Kupplung 1/4" BSPT Außengewinde, mit Absperrventil, EPDM-Dichtung
- Absperrung: mit
- Außengewinde: R 1/4" (BSPT)
- Material: Polypropylen (PP)
- Serie: PMC12
CPC Kupplung mit 1/4" BSPT Außengewinde Die CPC Kupplung PMCD100412BSPT hat ein 1/4" BSPT Außengewinde. Die PMCD100412BSPT besitzt ein Absperrventil. Das Material der CPC Kupplung ist Polypropylen und der Dichtring ist aus EPDM gefertigt. Das Verbindungsstück zum Stecker hat ein Maß von ≈ 7,9 mm. Sie können diese Kupplung mit allen Steckern der PMC-, PMC12- und MC-Serie kombinieren.

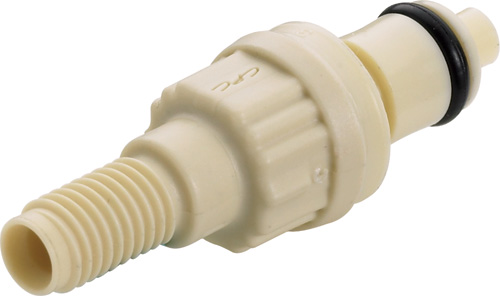

PMCD24042812 - CPC Stecker 1/4-28 Flat Bottom, mit Absperrventil, EPDM-Dichtung
- Absperrung: mit
- Material: Polypropylen (PP)
- Serie: PMC12
- Dichtung*: EPDM
PMCD24042812 | CPC Stecker 1/4-28 Flat Bottom mit Laboranschluss und Absperrventil Der CPC Stecker PMCD24042812 mit einem 1/4 -28 Flat Bottom Port. Die PMCD48042812 besitzt ein Absperrventil. Das Material des CPC Steckers mit Laboranschluss ist Polypropylen und der Dichtring ist aus EPDM gefertigt. Das Verbindungsstück mit O-Ring zur Kupplung hat ein Außenmaß von ≈ 7,9 mm. Sie können diesen Stecker mit allen Kupplungen der PMC-, PMC12- und MC- Serie kombinieren.

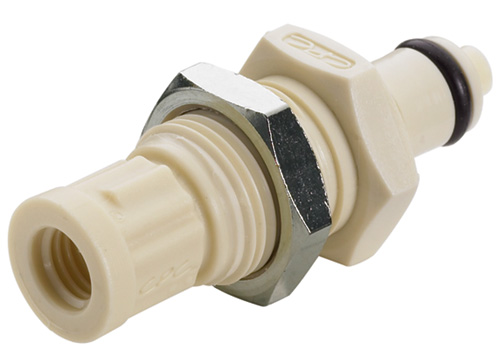

PMCD48042812 - CPC Stecker 1/4-28 Flat Bottom, Plattenmontage, mit Absperrventil, EPDM-Dichtung
- Absperrung: mit
- Material: Polypropylen (PP)
- Serie: PMC12
- Dichtung*: EPDM
CPC Stecker 1/4-28 Flat Bottom mit Laboranschluss und Absperrventil Der CPC Stecker PMCD48042812 mit einem 1/4 -28 Flat Bottom Port. Die PMCD48042812 besitzt ein Absperrventil und eine Überwurfmutter zur Plattenmontage. Das Material des CPC Steckers mit Laboranschluss ist Polypropylen und die Dichtring ist aus EPDM gefertigt. Das Verbindungsstück mit O-Ring zur Kupplung hat ein Außenmaß von ≈ 7,9 mm. Sie können diesen Stecker mit allen Kupplungen der PMC-, PMC12- und MC- Serie kombinieren.

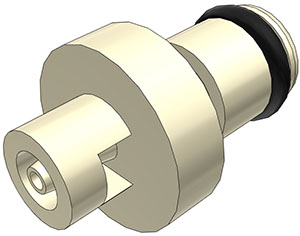

PMC220112 - CPC Stecker 1,6 mm Schlauchanschluss, ohne Absperrventil, EPDM-Dichtung
- Absperrung: ohne
- Material: Polypropylen (PP)
- Schlauchanschluss: 1,6 mm
- Serie: PMC12
CPC Stecker mit 1,6 mm Schlauchanschluss, ohne Absperrventil Der CPC Stecker PMC220112 hat einen Schlauchanschluss für 1,6 mm Innendurchmesser. Der PMC220112 besitzt kein Absperrventil. Das Material des CPC Steckers ist Polypropylen und der Dichtring ist aus EPDM. Das Verbindungsstück zur CPC Kupplung mit dem O-Ring, hat ein Maß von ≈ 7,9 mm. Sie können diesen CPC Stecker mit allen Kupplungen der PMC-, PMC12- und MC- Serie kombinieren.
730804 / Viton-Dichtung (FKM), O-Ring für PMC, PMC12 und MC
- Serie: MC, PMC, PMC12
- Dichtung*: Viton
Ersatz-Dichtung aus Viton für Stecker der Serien PMC, PMC12 und MC.

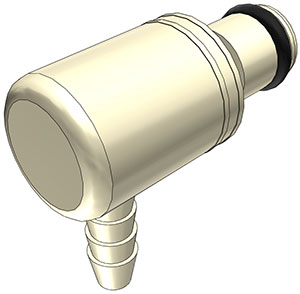

PMC230212 - Stecker 3,2 mm Schlauchanschluss, ohne Absperrventil, EPDM-Dichtung
- Absperrung: ohne
- Material: Polypropylen (PP)
- Schlauchanschluss: 3,2 mm
- Serie: PMC12
Der Stecker PMC230212 mit eine Schlauchanschluss für 3,2 mm Innendurchmesser. Der PMC230212 besitzt kein Absperrventil. Das Material des Steckers ist Polypropylenund der Dichtring ist aus EPDM. Das Verbindungsstück zur Kupplung mit dem O-Ring, hat ein Maß von ≈ 7,9 mm. Sie können diesen Stecker mit allen Kupplungen der PMC-, PMC12- und MC- Serie kombinieren.

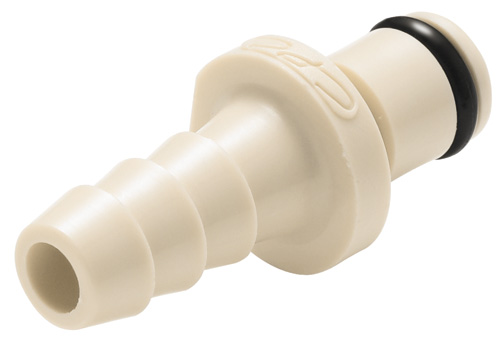

PMC220412 - Stecker 6,4 mm Schlauchanschluss, ohne Absperrventil, EPDM-Dichtung
- Absperrung: ohne
- Material: Polypropylen (PP)
- Schlauchanschluss: 6,4 mm
- Serie: PMC12
Der Stecker PMC220412 mit eine Schlauchanschluss für 6,4 mm Innendurchmesser. Der PMC220412 besitzt kein Absperrventil. Das Material des Steckers ist Polypropylen und der Dichtring ist aus EPDM. Das Verbindungsstück zur Kupplung mit dem O-Ring, hat ein Maß von ≈ 7,9 mm. Sie können diesen Stecker mit allen Kupplungen der PMC-, PMC12- und MC- Serie kombinieren.
PMC100412 - CPC Kupplung 1/4" NPT Außengewinde, ohne Absperrventil
- Absperrung: ohne
- Gewinde: 1/4" NPT
- Material: Polypropylen (PP)
- Serie: PMC12
PMC100412 CPC Kupplung mit 1/4" NPT Außengewinde, ohne Absperrventil Die CPC Kupplung PMC100412 hat ein 1/4" NPT Außengewinde. Die PMC100412 besitzt kein Absperrventil. Das Material der Kupplung ist Polypropylen. Das Verbindungsstück zum Stecker hat ein Innenmaß von ≈ 7,9 mm. Sie können diese Kupplung mit allen Steckern der PMC-, PMC12- und MC- Serie kombinieren.
PMC31 - Staubstecker für CPC Kupplungen der PMC-, PMC12- und MC-Serie
- Material: Acetal
- Serie: MC, PMC, PMC12
PMC31 – Staubstecker für CPC Kupplungen der PMC-, PMC12- und MC-Serie Der PMC31 Staubstecker ist ein passendes Zubehör für CPC Schnellkupplungen der Serien PMC, PMC12 und MC. Er schützt nicht verwendete Kupplungsanschlüsse zuverlässig vor dem Eindringen von Staub, Schmutz und anderen Verunreinigungen und unterstützt damit eine saubere Lagerung, Wartung und Handhabung von CPC Kupplungssystemen. Der Staubstecker besteht aus robustem Acetal und ist durch seine orange Farbe gut sichtbar. Mit einem Temperaturbereich von -40 bis +82 °C eignet sich der PMC31 für zahlreiche Anwendungen im Geräte- und Apparatebau, Maschinen- und Anlagenbau, in der Fluidtechnik sowie in Labor-, Analyse- und Versorgungssystemen. Staubschutz für CPC Schnellkupplungen Offene Kupplungsanschlüsse können während Lagerung, Transport, Wartung oder Stillstand Schmutz und Staub ausgesetzt sein. Der PMC31 Staubstecker wird auf den entsprechenden CPC Kupplungsanschluss aufgesetzt und schützt diesen während der Nichtbenutzung. Dies ist insbesondere bei Anwendungen sinnvoll, bei denen saubere Fluidverbindungen wichtig sind und Kupplungen regelmäßig getrennt, gewartet oder vorübergehend außer Betrieb genommen werden. Geeignet für CPC PMC, PMC12 und MC Der PMC31 ist für Kupplungen aus mehreren bewährten CPC Serien geeignet: CPC PMC-Serie CPC PMC12-Serie CPC MC-Serie Damit kann derselbe Staubstecker innerhalb verschiedener kompatibler CPC Kupplungssysteme eingesetzt werden. Robustes Acetal für den technischen Einsatz Der Staubstecker besteht aus Acetal. Der technische Kunststoff eignet sich für kompakte und robuste Zubehörkomponenten innerhalb von Kupplungs- und Fluidverbindungssystemen. Die auffällige orange Farbgebung erleichtert zudem die visuelle Erkennung des eingesetzten Staubschutzes, beispielsweise bei Wartungsarbeiten, in Werkstätten oder innerhalb komplexerer Maschinen und Anlagen. Temperaturbereich von -40 bis +82 °C Der PMC31 ist für einen Temperaturbereich von -40 bis +82 °C angegeben und kann damit in einem breiten Spektrum technischer Umgebungsbedingungen eingesetzt werden. Dies macht ihn unter anderem für Maschinen, Geräte, Laboranwendungen, Fluidversorgungssysteme sowie Wartungs- und Serviceeinsätze interessant. Technische Daten des CPC PMC31 Staubsteckers Artikel: PMC31 Ausführung: Staubstecker / Staubschutz Geeignet für: CPC Kupplungen Kompatible Serien: PMC, PMC12 und MC Material: Acetal Farbe: Orange Druckbereich: bis 8,3 bar Temperaturbereich: -40 bis +82 °C Funktion: Schutz des Kupplungsanschlusses vor Staub und Schmutz Für Gerätebau, Maschinenbau und Fluidtechnik Der PMC31 Staubstecker eignet sich insbesondere für Anwender, die CPC Schnellkupplungen regelmäßig trennen oder zeitweise ungenutzt lassen. Typische Einsatzbereiche sind: Geräte- und Apparatebau Maschinen- und Anlagenbau Fluid- und Pumpentechnik Labor- und Analysetechnik Medizintechnik Wasseraufbereitung und Filtration Dosier- und Versorgungssysteme OEM-Geräte und Serienprodukte Wartung und Instandhaltung Reparatur- und Servicebetriebe Praktisch bei Wartung, Lagerung und Transport Besonders bei Wartungsarbeiten oder dem Austausch von Komponenten werden CPC Kupplungen häufig zeitweise getrennt. Mit dem PMC31 kann der offene Kupplungsanschluss während dieser Zeit vor Verschmutzungen geschützt werden. Auch bei der Lagerung oder dem Transport von Geräten, Baugruppen und Kupplungssystemen bietet der Staubstecker eine einfache Möglichkeit, offene Anschlüsse abzudecken und sauber zu halten. Saubere Kupplungsanschlüsse bei wiederkehrender Nutzung In Anwendungen mit regelmäßigem Kuppeln und Entkuppeln können Staubstecker dazu beitragen, die Anschlussbereiche während Stillstandszeiten geschützt zu halten. Dies ist besonders bei technischen Systemen sinnvoll, in denen Verunreinigungen im Bereich der Fluidverbindung möglichst vermieden werden sollen. Der PMC31 ist damit ein praktisches Zubehör für Anwender, die CPC Schnellkupplungen professionell einsetzen und Wert auf eine saubere Handhabung der Kupplungskomponenten legen. CPC Kupplungen und weiteres Zubehör Weitere Kupplungen, Stecker und Zubehörteile finden Sie in unserer Kategorie CPC Kupplungen und Schnellkupplungen. Weitere Lösungen zum Verbinden und Trennen medienführender Leitungen finden Sie außerdem in unserer Kategorie Schlauchverbindungen und Schlauchverbinder. Hinweis: Vor der Verwendung sollte geprüft werden, ob der PMC31 für die eingesetzte CPC Kupplungsserie und die jeweilige Anwendung geeignet ist. Der Staubstecker dient in erster Linie zum Schutz des Kupplungsanschlusses vor Staub und Schmutz.

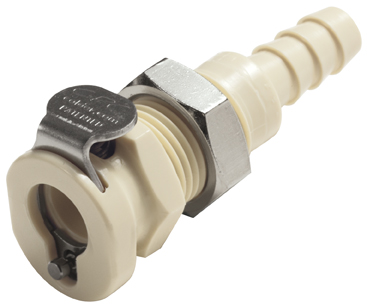

PMC160412 - CPC Kupplung 6,4 mm Schlauchanschluss, Plattenmontage, ohne Absperrventil
- Absperrung: ohne
- Material: Polypropylen (PP)
- Schlauchanschluss: 6,4 mm
- Serie: PMC12
CPC Kupplung mit 6,4 mm Schlauchanschluss zur Plattenmontage Die CPC Kupplung PMC160412 hat einen Schlauchanschluss für 6,4 mm Innendurchmesser. Die PMC160412 besitzt kein Absperrventil, ist jedoch mit einer Überwurfmutter zur Plattenmontage ausgestattet. Das Material der CPC Kupplung ist Polypropylen. Das Verbindungsstück zum CPC Stecker, hat ein Innenmaß von ≈ 7,9 mm. Sie können diese CPC Kupplung mit allen Steckern der PMC-, PMC12- und MC- Serie kombinieren.

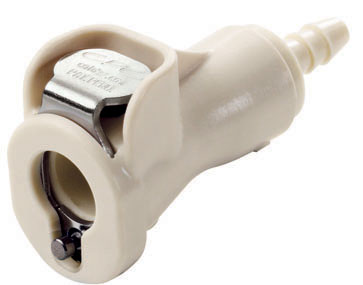

PMCD170212 - Kupplung 3,2 mm Schlauchanschluss, mit Absperrventil, EPDM-Dichtung
- Absperrung: mit
- Material: Polypropylen (PP)
- Schlauchanschluss: 3,2 mm
- Serie: PMC12
Die Kupplung PMCD170212 mit eine Schlauchanschluss für 3,2 mm Innendurchmesser. Die PMCD170212 besitzt ein Absperrventil. Das Material der Kupplung ist Polypropylenund der Dichtring ist aus EPDM. Das Verbindungsstück zum Stecker, hat ein Innenmaß von ≈ 7,9 mm. Sie können diese Kupplung mit allen Steckern der PMC-, PMC12- und MC- Serie kombinieren.
- Polypropylen, EPDM & 1/8" Nennweite
- Schlauch-, Gewinde- & Laboranschlüsse
- Betriebsdruck, Temperatur & Werkstoffe
- Mit oder ohne Absperrventil?
- Kompatibel mit PMC & MC
- Chemische Beständigkeit & Gamma-Sterilisation
- PMC oder PMC12?
- Typische Anwendungen
- Häufige Fragen zur PMC12-Serie
Polypropylen, EPDM und kompakte 1/8"-Kupplungstechnik
Die PMC12-Serie bietet viele der Anschluss- und Konfigurationsmöglichkeiten der bewährten PMC-Serie, verwendet für ihre Hauptkomponenten jedoch Polypropylen statt Acetal. In Verbindung mit EPDM-O-Ringen ergibt sich eine Kupplungsserie für Anwendungen, bei denen die Werkstoffauswahl und chemische Beständigkeit eine wichtige Rolle spielen.
Die CPC Entriegelungstaste ermöglicht ein komfortables Verbinden und Trennen mit einer Hand. Integrierte Anschlussvarianten sorgen außerdem für kompakte Baugruppen und reduzieren die Anzahl zusätzlicher Verschraubungen beziehungsweise Übergangsstücke.
Die PMC12 ist deshalb besonders interessant, wenn eine kompakte CPC Schnellkupplung mit Polypropylen-Hauptkomponenten benötigt wird.
Schlauch-, Gewinde-, Klemmring- und Laboranschlüsse
Die PMC12-Serie bietet zahlreiche Anschlussvarianten und lässt sich dadurch flexibel in unterschiedliche Geräte und Fluidsysteme integrieren.
Schlauchanschlüsse
Im Schellen-Shop finden Sie je nach Ausführung unter anderem Schlauchtüllen für:
- 1,6 mm Schlauchinnendurchmesser
- 3,2 mm Schlauchinnendurchmesser
- 6,4 mm Schlauchinnendurchmesser
Bei klassischen Schlauchtüllen ist der Innendurchmesser des verwendeten Schlauches für die Auswahl entscheidend.
NPT- und BSPT-Gewinde
Für den direkten Geräteanschluss stehen unter anderem verschiedene Gewindeausführungen zur Verfügung, beispielsweise:
- 1/8" NPT
- 1/4" NPT
- R 1/4" BSPT
Gewindeart und Nenngröße müssen zum vorhandenen Gegenanschluss passen. NPT und BSPT sollten trotz teilweise ähnlicher Abmessungen nicht miteinander gleichgesetzt werden.
1/4-28 Flat Bottom für Labor- und Gerätesysteme
Eine Besonderheit der PMC12-Serie sind Ausführungen mit 1/4-28 Flat Bottom Port. Damit lassen sich entsprechende Leitungen und Geräteanschlüsse über eine schnell trennbare CPC Verbindung ausführen, ohne die klassische Verschraubung bei jeder Trennung erneut lösen zu müssen.
Diese Anschlussart ist sowohl bei Stecker- als auch Kupplungsvarianten und teilweise zur Plattenmontage erhältlich.
Klemmringverschraubung
Zusätzlich stehen Ausführungen mit Klemmringverschraubung zur Verfügung. Im aktuellen Sortiment finden Sie beispielsweise Varianten für 6,4 mm Außendurchmesser und 4,3 mm Innendurchmesser.
Betriebsdruck, Betriebstemperatur & Werkstoffe der PMC12-Serie
Für die technische Auslegung einer CPC PMC12 Schnellkupplung müssen Betriebsdruck, Temperatur und Werkstoffe berücksichtigt werden.
Betriebsdruck: Vakuum bis 8,3 bar (120 psi)
Betriebstemperatur: 0 °C bis +71 °C / 32 °F bis 160 °F
Werkstoffe der PMC12-Serie:
- Hauptkomponenten und Ventil: Polypropylen
- Ventilfeder: Edelstahl 316
- O-Ringe: EPDM
Weitere konstruktive Komponenten wie Entriegelungstaste sowie äußere Feder- und Stiftelemente bestehen aus Edelstahl.
Bitte beachten: Druck, Temperatur, Medium, Chemikalien und Arbeitsumgebung können die Leistungsfähigkeit der Schnellkupplung beeinflussen. Für die konkrete Anwendung müssen deshalb die vollständigen Betriebsbedingungen und die Medienverträglichkeit der eingesetzten Werkstoffe geprüft werden.
PMC12 mit oder ohne Absperrventil
Die PMC12-Serie umfasst sowohl nicht absperrende als auch absperrende Stecker und Kupplungen. Damit kann die Verbindung passend zur gewünschten Funktion aufgebaut werden.
Ausführung ohne Absperrventil
Bei nicht absperrenden Komponenten bleibt der Leitungsweg nach dem Trennen grundsätzlich offen. Diese Ausführung eignet sich für Systeme, bei denen eine automatische Unterbrechung des Mediums beim Entkuppeln nicht erforderlich ist.
Ausführung mit Absperrventil
Bei einer absperrenden Ausführung wird der Durchfluss beim Trennen auf der jeweiligen Seite automatisch geschlossen.
Je nach System können beispielsweise folgende Kombinationen aufgebaut werden:
- Kupplung ohne Ventil + Stecker ohne Ventil
- Kupplung mit Ventil + Stecker ohne Ventil
- Kupplung mit Ventil + Stecker mit Ventil
Welche Variante geeignet ist, hängt davon ab, ob und auf welcher Seite der Leitung beim Trennen eine automatische Absperrung benötigt wird.
PMC12 mit PMC- und MC-Serie kombinieren
Ein wichtiger Vorteil der PMC12-Serie ist ihre Interkompatibilität mit den CPC Serien PMC und MC.
Dadurch können beispielsweise PMC12 Komponenten aus Polypropylen mit passenden Acetal-Komponenten der PMC-Serie oder mit Metallkomponenten der MC-Serie verbunden werden.
Das ermöglicht eine flexible Kombination verschiedener Werkstoffe und Anschlussvarianten innerhalb einer kompatiblen Kupplungsplattform.
Bei einer solchen Kombination müssen jedoch immer die technischen Daten aller eingesetzten Komponenten berücksichtigt werden. Für Druck, Temperatur, Dichtung und Medienbeständigkeit ist das Gesamtsystem nur so belastbar wie seine technisch am stärksten begrenzte Komponente.
Chemische Beständigkeit und Gamma-Sterilisation
Polypropylen bietet gegenüber zahlreichen Medien eine gute chemische Beständigkeit und ist deshalb für viele technische Fluidanwendungen interessant. Die konkrete Verträglichkeit muss dennoch immer für das verwendete Medium geprüft werden.
Ein weiterer Vorteil der PMC12-Serie ist die Möglichkeit zur Gamma-Sterilisation. Dadurch kann die Produktfamilie für Anwendungen interessant sein, bei denen sterilisierbare Komponenten erforderlich sind.
Die Möglichkeit zur Sterilisation allein stellt jedoch keine medizinische oder regulatorische Freigabe für eine konkrete Anwendung dar. Eventuell erforderliche Zulassungen und Validierungen müssen separat geprüft werden.
EPDM-O-Ringe für erhöhte chemische Beständigkeit
Die Standardausführung der PMC12-Serie verwendet EPDM-O-Ringe. Der Dichtungswerkstoff unterscheidet die Serie unter anderem von der PMC-Serie, die standardmäßig Buna-N verwendet.
Welche Dichtung für eine Anwendung geeignet ist, hängt vom transportierten Medium, der Temperatur und weiteren Betriebsbedingungen ab. Die Medienverträglichkeit sollte deshalb vor dem Einsatz anhand der konkreten Anwendung geprüft werden.
Inline-Verbindung oder Plattenmontage
Neben klassischen Inline-Steckverbindungen finden Sie PMC12 Komponenten zur Plattenmontage. Diese werden über eine Befestigung beziehungsweise Überwurfmutter direkt an einer Gerätewand, Frontplatte oder einem Gehäuse montiert.
Das ist insbesondere im Geräte- und Apparatebau sinnvoll, wenn eine klar definierte Schnittstelle zwischen interner und externer Fluidleitung benötigt wird.
Passende PMC12 Plattenmontage-Ausführungen stehen sowohl mit Schlauchtüllen als auch mit Klemmring- und 1/4-28-Flat-Bottom-Anschlüssen zur Verfügung.
PMC oder PMC12 – worin liegt der Unterschied?
PMC und PMC12 besitzen eine kompatible Kupplungsschnittstelle und bieten viele ähnliche Anschlussvarianten. Die wichtigsten Unterschiede liegen insbesondere bei Werkstoffen, Dichtungen und Temperaturbereich.
- PMC: Hauptkomponenten aus Acetal, Buna-N-O-Ringe, -40 °C bis +82 °C
- PMC12: Hauptkomponenten aus Polypropylen, EPDM-O-Ringe, 0 °C bis +71 °C
PMC12 ist deshalb besonders interessant, wenn Polypropylen und EPDM aufgrund der chemischen Anforderungen oder der vorgesehenen Sterilisation bevorzugt werden. Die PMC-Serie bietet dagegen unter anderem einen größeren Temperaturbereich nach unten.
Da beide Serien miteinander kompatibel sind, können sie bei technisch geeigneter Auslegung auch innerhalb eines Systems kombiniert werden.
Typische Anwendungen der CPC PMC12-Serie
Die Kombination aus kompakter 1/8"-Kupplungstechnik, Polypropylen und unterschiedlichen Anschlussvarianten macht die PMC12 für zahlreiche technische Systeme interessant.
Typische Einsatzbereiche können beispielsweise sein:
- Labor- und Analysetechnik
- Geräte- und Apparatebau
- Fluidtechnik
- Mess- und Prüftechnik
- Dosiersysteme
- OEM-Geräte
- chemische Fluidanwendungen bei geeigneter Medienverträglichkeit
- sterilisierbare Systeme
Bei medizinischen, pharmazeutischen, lebensmitteltechnischen oder anderen regulierten Anwendungen muss zusätzlich geprüft werden, ob die konkrete Produktausführung sämtliche erforderlichen Anforderungen und Zulassungen erfüllt.
Weitere CPC Schnellkupplungsserien
Je nach Werkstoff, Schlauchgröße, Durchfluss und Anwendung können weitere CPC Serien sinnvoll sein:
- CPC Schnellkupplungen im Überblick
- CPC PMC-Serie – kompatible Acetal-Ausführung
- CPC MC-Serie – kompatible Metallausführung
- CPC SMC-Serie – besonders kompakte Kupplungsserie
- CPC PLC12-Serie – Polypropylen-Serie für größere Anschlüsse
- CPC Colder Products
Viele CPC PMC12 Komponenten können Sie im Schellen-Shop auch in kleinen Stückzahlen direkt bestellen. Bei Fragen zu Schlauchanschluss, Werkstoff, EPDM-Dichtung, Gewinde, Plattenmontage oder Serienkompatibilität unterstützen wir Sie gerne bei der technischen Auswahl.
Häufige Fragen zur CPC PMC12-Serie
Was ist die CPC PMC12-Serie?
Die PMC12 ist eine kompakte CPC Schnellkupplungsserie mit 1/8" Nennweite. Die Hauptkomponenten bestehen aus Polypropylen und die Standardausführung verwendet EPDM-O-Ringe.
Wie hoch ist der Betriebsdruck der PMC12-Serie?
Der Betriebsdruck reicht von Vakuum bis 8,3 bar beziehungsweise 120 psi.
Welche Betriebstemperatur hat die PMC12-Serie?
Die PMC12-Serie ist für einen Betriebstemperaturbereich von 0 °C bis +71 °C beziehungsweise 32 °F bis 160 °F angegeben.
Aus welchen Materialien besteht die PMC12-Serie?
Hauptkomponenten und Ventil bestehen aus Polypropylen. Die Ventilfeder besteht aus Edelstahl 316 und die Standard-O-Ringe aus EPDM.
Welche Schlauchanschlüsse gibt es bei PMC12?
Im Schellen-Shop finden Sie je nach Ausführung unter anderem Schlauchanschlüsse für 1,6, 3,2 und 6,4 mm Innendurchmesser.
Gibt es PMC12 Schnellkupplungen mit Absperrventil?
Ja. Die Serie umfasst Stecker und Kupplungen mit und ohne Absperrventil. Bei einer absperrenden Ausführung wird der Durchfluss beim Trennen auf der jeweiligen Seite geschlossen.
Ist PMC12 mit PMC kompatibel?
Ja. Passende PMC12 Stecker und Kupplungen lassen sich mit Komponenten der PMC-Serie verbinden.
Ist PMC12 mit MC kompatibel?
Ja. Die PMC12-Serie ist auch mit entsprechenden Komponenten der metallischen MC-Serie kompatibel.
Was ist der Unterschied zwischen PMC und PMC12?
PMC verwendet in der Standardausführung Acetal und Buna-N, während PMC12 Polypropylen und EPDM verwendet. Auch die spezifizierten Temperaturbereiche unterscheiden sich.
Kann die PMC12-Serie mit Gammastrahlen sterilisiert werden?
Ja. Die PMC12-Serie ist für Gamma-Sterilisation ausgelegt. Ob die Kupplung für eine konkrete regulierte Anwendung geeignet ist, muss jedoch einschließlich aller erforderlichen Zulassungen separat geprüft werden.
Welche Gewinde- und Laboranschlüsse gibt es?
Je nach Ausführung finden Sie unter anderem 1/8" und 1/4" NPT, R 1/4" BSPT, 1/4-28 Flat Bottom sowie Klemmringverschraubungen und Plattenmontage-Varianten.
